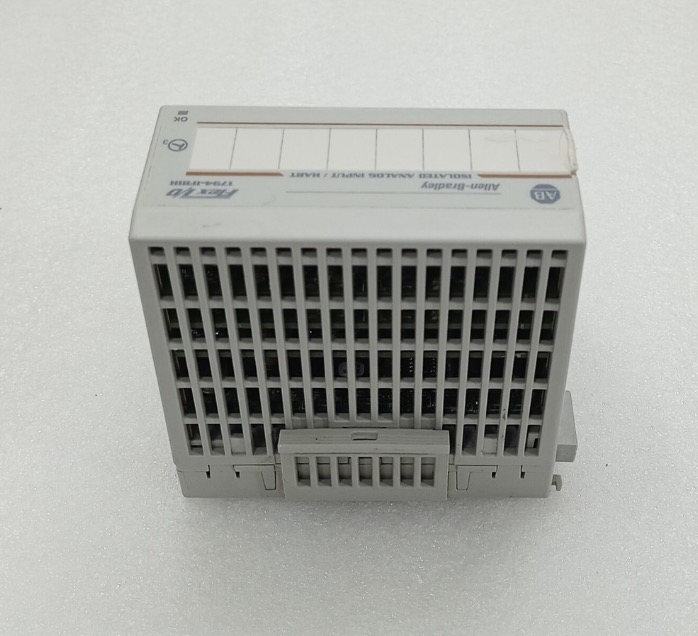

Feimu Technology นำเสนอ Allen Bradley 1794-IF8IH ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นพิเศษเพื่อแปลงสัญญาณที่เปลี่ยนแปลงอย่างต่อเนื่องจากพื้นที่อุตสาหกรรม เช่น อุณหภูมิ ความดัน หรือการไหล เป็นภาษาดิจิทัลที่ผู้ควบคุมสามารถเข้าใจได้ แตกต่างจากโมดูลกระแสไฟทั่วไป มีหน้าที่รับผิดชอบเป็นพิเศษในการจัดการสัญญาณแยกและมีความสามารถในการป้องกันการรบกวนที่แข็งแกร่งมาก เราเก็บผลิตภัณฑ์นี้ไว้ที่นี่เสมอเพื่อไขปริศนาชิ้นที่สำคัญที่สุดสำหรับระบบ Flex I/O ของคุณ เพื่อที่คุณจะได้ไม่ต้องขอความช่วยเหลือจากทุกคนสำหรับโมดูลเดียวนี้
รุ่น Allen Bradley 1794-IF8IH นี้รองรับโปรโตคอลการสื่อสาร HART ซึ่งหมายความว่าไม่เพียงแต่สามารถอ่านค่าปัจจุบัน 4-20mA เท่านั้น แต่ยังสามารถ "พูดคุย" กับเครื่องมืออัจฉริยะในสถานที่เพื่อรับข้อมูลการวินิจฉัยเพิ่มเติมภายในเครื่องมือได้อีกด้วย ความแม่นยำในการแปลงสูงเป็นพิเศษ สามารถบันทึกการเปลี่ยนแปลงได้แม้เพียงเล็กน้อยในภาคสนาม และในโรงงานที่มีสภาพแวดล้อมทางแม่เหล็กไฟฟ้านั้นยุ่งเป็นพิเศษ ประสิทธิภาพการแยกของมันมีบทบาทสำคัญ สามารถป้องกันสัญญาณรบกวนภายนอกมารบกวนข้อมูลได้อย่างมีประสิทธิภาพ เพื่อให้แน่ใจว่าข้อมูลที่ส่งไปยัง PLC นั้นเป็นจริงและเชื่อถือได้
Allen Bradley 1794-IF8IH นี้มีคุณสมบัติพิเศษอย่างมาก ซึ่งก็คือ "การแยกช่องสัญญาณต่อช่องสัญญาณ" โมดูลทั่วไปจำนวนมากมีสายดินร่วมกันสำหรับหลายช่องสัญญาณ ดังนั้นหากสายกราวด์สายหนึ่งเชื่อมต่อไม่ถูกต้องหรือมีสัญญาณรบกวนที่รุนแรง ช่องทั้งหมดอาจได้รับผลกระทบ แต่อันนี้แตกต่างออกไป แต่ละช่องสัญญาณจะถูกแยกออกจากกัน แม้ว่าช่องหนึ่งจะล้มเหลว แต่ก็จะไม่ส่งผลกระทบต่อช่องอื่น เหมาะอย่างยิ่งสำหรับไซต์ที่มีแหล่งสัญญาณที่ซับซ้อนและสภาพกราวด์ไม่ดี คุณสมบัติอีกอย่างหนึ่งคือประหยัดพลังงานมากและสร้างความร้อนน้อยมาก แม้ว่าจะติดตั้งในตู้ที่ปิดสนิท แต่ก็ไม่จำเป็นต้องกังวลเกี่ยวกับการกระจายความร้อนที่ไม่ดีและความร้อนสูงเกินไปของบริเวณโดยรอบ
Allen Bradley 1794-IF8IH ได้รับการรับรองด้วยฉลาก UL/cULus ซึ่งสอดคล้องกับมาตรฐานความปลอดภัยของสหรัฐอเมริกาและแคนาดาจริงๆ ผ่านการรับรอง CE และได้รับการรับรอง ATEX และ IECEx การออกแบบและการผลิตเป็นไปตามมาตรฐานที่เข้มงวด ช่วยให้สามารถใช้งานได้อย่างปลอดภัยในสถานที่อันตรายที่อาจเกิดก๊าซระเบิดได้ ใช้ในอุตสาหกรรมน้ำมัน ก๊าซ และเคมีภัณฑ์
Feimu Technology ดำเนินงานในอุตสาหกรรมนี้มาหลายปีแล้ว และความสำเร็จนั้นเกิดจากการเข้าใจถึงคุณค่าของผลิตภัณฑ์เฉพาะทางเหล่านี้ เราไม่ใช่บริษัทที่จำหน่ายโมดูลดิจิทัลทั่วไปเท่านั้น นอกจากนี้เรายังมีสินค้าคงคลังจำนวนมากสำหรับโมดูลแอนะล็อกพิเศษเหล่านี้ ลูกค้าจำนวนมากต้องเปลี่ยนไปใช้โมดูลแยกนี้เนื่องจากมีการรบกวนสูงในภาคสนาม แต่เป็นเรื่องยากที่จะหาโมดูลดังกล่าวในท้องตลาด ปกติเราจะมีในสต็อกที่นี่ สิ่งที่เรามุ่งมั่นที่จะทำคือเพื่อให้แน่ใจว่าเมื่อคุณเผชิญกับปัญหาที่ยากลำบากในภาคสนาม คุณจะไม่ถูกขัดขวางโดยฮาร์ดแวร์
Allen Bradley 1794-IF8IH เป็นโมดูลอินพุตอนาล็อกแบบแยก 8 ช่องสำหรับระบบ Flex I/O รองรับอินพุตกระแส 4-20mA พร้อมการสื่อสารโปรโตคอล HART
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่นสินค้า | อัลเลน แบรดลีย์ 1794-IF8IH |
| ซีรี่ส์ผลิตภัณฑ์ | เฟล็กซ์ I/O |
| จำนวนอินพุต | 8ช่อง |
| ประเภทอินพุต | กระแสไฟ 4-20mA (พร้อมโปรโตคอล HART) |
| รองรับโปรโตคอล HART | ใช่ (โหมดโฮสต์) |
| ปณิธาน | 16 บิต |
| ความแม่นยำ | ±0.1% ของช่วงเต็มที่อุณหภูมิ 25°C |
| ความต้านทานอินพุต | 250Ω |
| การแยกช่อง | การแยกระหว่างช่องและกราวด์ |
| อัตราการอัปเดต | กำหนดค่าได้ (เร็วหรือปกติ) |
| แบ็คเพลนปัจจุบันวาด | 150mA ที่ 5V DC |
| การกระจายพลังงาน | สูงสุด 2.5W |
| อุณหภูมิในการทำงาน | -20°ซ ถึง 55°ซ |
| อุณหภูมิในการจัดเก็บ | -40°ซ ถึง 85°ซ |
| ความชื้นสัมพัทธ์ | 5% ถึง 95% (ไม่ควบแน่น) |
| การรับรอง | UL, cUL, CE, ATEX, IECEx |
1794-IF8IH รองรับการสื่อสาร HART HART (Highway Addressable Remote Transducer) เป็นโปรโตคอลไฮบริดที่ช่วยให้สามารถสื่อสารแบบดิจิทัลผ่านการเดินสายแบบอะนาล็อก 4-20mA แบบดั้งเดิม
ฮาร์ททำอะไร:
มีข้อมูล HART:
ประโยชน์ภาคสนาม:ลูกค้ามีเครื่องส่งสัญญาณความดันที่อ่านไม่ถูกต้อง พวกเขาใช้ HART อ่านการวินิจฉัยและพบว่าเซ็นเซอร์อิ่มตัว มีการตรวจสอบและปรับเทียบเครื่องส่งสัญญาณใหม่แล้ว หากไม่มี HART พวกเขาจะถือว่าโมดูลมีข้อบกพร่องและเปลี่ยนใหม่โดยไม่จำเป็น
1794-IF8IH ให้การแยกระหว่างทุกช่องสัญญาณและระหว่างช่องสัญญาณกับกราวด์ นี่เป็นข้อได้เปรียบที่สำคัญเหนือโมดูลที่ไม่แยกส่วน
| เงื่อนไข | ปราศจากความโดดเดี่ยว | ด้วยการแยก (1794-IF8IH) |
|---|---|---|
| กราวด์กราวด์ | กระทบทุกช่อง ทำให้การอ่านมีความผันผวน | การแยกแบ่งกราวด์กราวด์ การอ่านยังคงมีเสถียรภาพ |
| แรงดันไฟฟ้าโหมดทั่วไปสูง | ทำให้โมดูลเสียหายหรือทำให้การอ่านค่าไม่ถูกต้อง | โมดูลรองรับแรงดันไฟฟ้าในโหมดทั่วไปสูงถึง ±400V |
| ข้อผิดพลาดในการเดินสายไฟในช่องเดียว | อาจสร้างความเสียหายให้กับช่องอื่นที่ใช้พื้นที่เดียวกันได้ | การแยกป้องกันช่องอื่นๆ |
| ฟ้าผ่าหรือไฟกระชากบนสายสัญญาณ | ความเสียหายจะกระจายไปยังช่องอื่นและแบ็คเพลนอื่น | การแยกจะจำกัดความเสียหายให้กับช่องสัญญาณที่ได้รับผลกระทบ |
ตัวอย่างปัญหาภาคสนาม:ลูกค้าติดตั้งโมดูล 1794-IF8IH ในโรงบำบัดน้ำ โรงงานมีสายเซ็นเซอร์ยาววิ่งอยู่ใกล้สาย VFD การอ่านมีความผันผวนโดยไม่มีการแยก ด้วย 1794-IF8IH การอ่านค่ายังคงที่ การแยกส่วนช่วยแก้ปัญหากราวด์กราวด์
1794-IF8IH รองรับเครื่องส่งสัญญาณทั้งแบบ 2 สายและ 4 สายพร้อมการสื่อสาร HART
เครื่องส่งสัญญาณแบบ 2 สาย (ขับเคลื่อนด้วยลูป):
เครื่องส่งสัญญาณ 4 สาย (ขับเคลื่อนจากภายนอก):
กฎการเดินสายไฟสำหรับ HART:
1794-IF8IH มีไฟ LED แสดงสถานะที่แผงด้านหน้า สิ่งเหล่านี้ให้ข้อมูลสถานะทันที
| นำ | สถานะ | ความหมาย | การกระทำ |
|---|---|---|---|
| สปป | สีเขียว | โมดูลขับเคลื่อนและใช้งานได้ตามปกติ | ไม่จำเป็นต้องดำเนินการใดๆ |
| สปป | ปิด | ไม่มีไฟฟ้าเข้าโมดูล | ตรวจสอบพลังงาน Flex I/O ตรวจสอบการเชื่อมต่อแบ็คเพลน |
| CH0 - CH7 | สีเขียว | กำหนดค่าช่องสัญญาณและอ่านได้ตามปกติ | ไม่จำเป็นต้องดำเนินการใดๆ |
| CH0 - CH7 | ปิด | ช่องไม่ได้กำหนดค่าหรือไม่ได้ใช้ | กำหนดค่าช่องใน Studio 5000 |
| CH0 - CH7 | สีแดง | สัญญาณอินพุตอยู่นอกช่วงหรือข้อผิดพลาดในการสื่อสาร HART | ตรวจสอบสายไฟเซ็นเซอร์ ตรวจสอบการกำหนดค่า HART |
โมดูล Allen Bradley 1794-IF8IH มักเป็นของปลอม ใช้การตรวจสอบเหล่านี้เพื่อตรวจสอบความถูกต้อง
หากโมดูลแสดงการอ่านที่ไม่ถูกต้องหรือการสื่อสาร HART ล้มเหลว ให้สงสัยว่าเป็นของปลอม ติดต่อ Feimu Technology พร้อมรูปถ่ายเพื่อตรวจสอบยืนยัน
Feimu Technology ไม่จัดส่งโมดูลที่ยังไม่ผ่านการทดสอบ 1794-IF8IH แต่ละเครื่องต้องผ่านกระบวนการตรวจสอบต่อไปนี้ก่อนออกจากคลังสินค้าของเรา
รายงานการทดสอบมีให้บริการตามคำขอ ส่งอีเมลไปที่ sales@feimutech.com เพื่อขอสำเนารายงานการทดสอบโมดูลของคุณ
