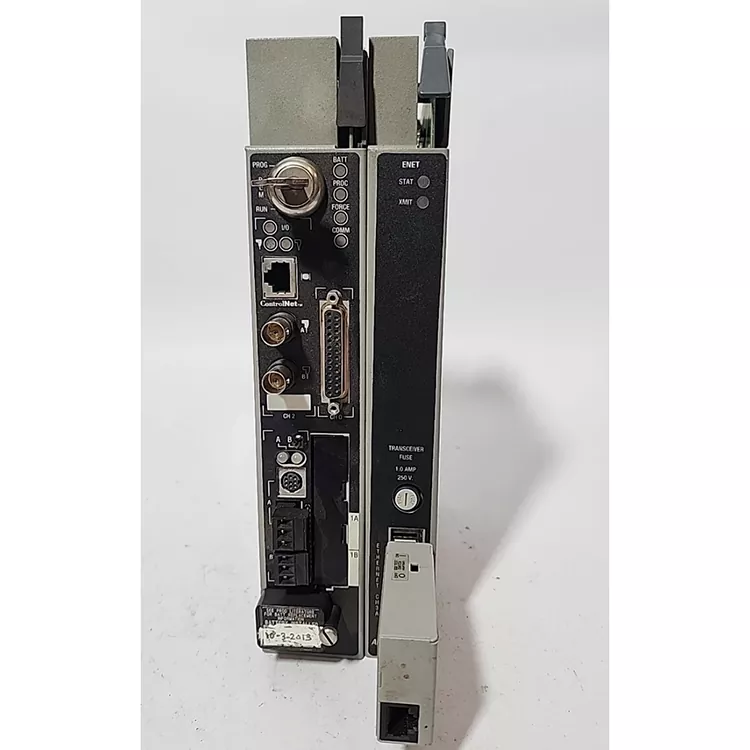

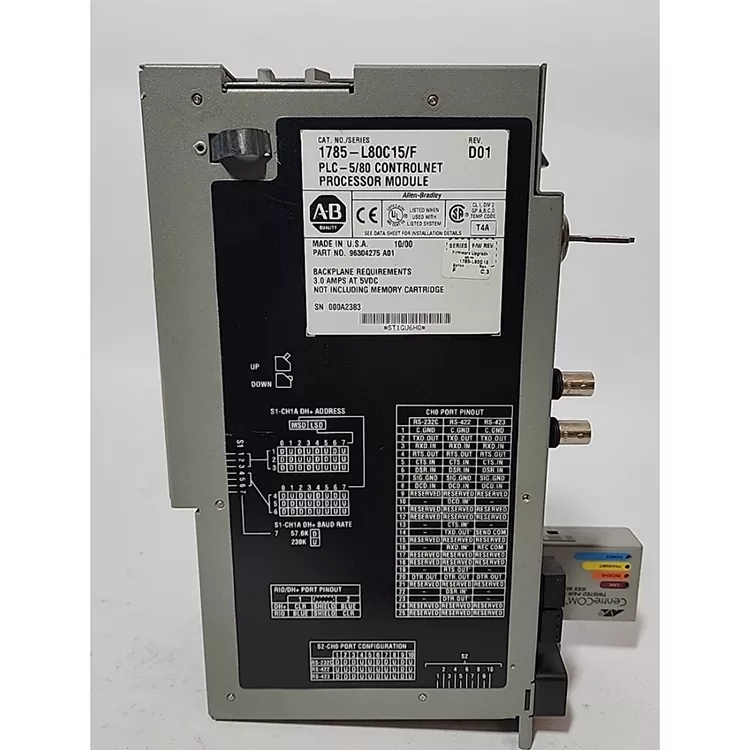

อัลเลน แบรดลีย์ 1785 L80C15

สายการผลิตเก่าได้รับการอัปเกรดจาก DH+ เป็น ControlNet ส่วนที่ลำบากที่สุดคือต้องเขียนโปรแกรมใหม่และต้องติดตั้งอุปกรณ์ชุดใหม่ Feimu Technology ในฐานะซัพพลายเออร์คุณภาพสูงที่มีประวัติยาวนานในด้านความเชี่ยวชาญในการอัพเกรดการควบคุมทางอุตสาหกรรม ตระหนักดีถึงความยุ่งยากนี้ Allen Bradley 1785 L80C15 พร้อมสถาปัตยกรรม PLC-5 ยังคงสาระสำคัญดั้งเดิมของโปรแกรม และสามารถถ่ายโอนได้โดยตรงโดยไม่จำเป็นต้องเขียนใหม่ มีอินเทอร์เฟซความเร็วสูง ControlNet 1.5 ในตัวพร้อมการสแกนเชิงกำหนด 0.5 มิลลิวินาที และสามารถทำงานในการตั้งค่าเครือข่ายแบบผสมผสานที่มีทั้งเครือข่ายเก่าและใหม่ ด้วย RAM 100K และการขยายแชสซี 125 รายการ ประสิทธิภาพที่อัปเกรดสามารถก้าวไปสู่ระดับที่สูงขึ้นได้

สำหรับการเปลี่ยนแปลงสายการผลิตเก่าในอุตสาหกรรมต่างๆ เช่น รถยนต์ โลหะวิทยา และเคมีภัณฑ์ เพียงแค่เปลี่ยนโปรเซสเซอร์ก็สามารถทำงานได้

ข้อมูลจำเพาะทางเทคนิค

ข้อดีหลักและจุดขาย

1. ความสามารถในการควบคุม PLC-5 ประสิทธิภาพสูง

Allen Bradley 1785 L80C15 เป็นของโปรเซสเซอร์ซีรีส์ PLC-5/80 และเหมาะสำหรับงานควบคุมที่ซับซ้อนและแอปพลิเคชันระบบอัตโนมัติขนาดใหญ่ ข้อดี:

รองรับโปรแกรมควบคุมขนาดใหญ่

เหมาะสำหรับการควบคุมการทำงานร่วมกันหลายอุปกรณ์

ให้ความสามารถในการประมวลผลข้อมูลที่มีเสถียรภาพ

2. การบำรุงรักษาความเข้ากันได้ของระบบ PLC-5

สำหรับอุปกรณ์การผลิต PLC-5 ที่ยังคงใช้งานอยู่:

ไม่จำเป็นต้องอัพเกรดระบบควบคุมโดยรวม

คงตรรกะการควบคุมดั้งเดิมไว้

ลดต้นทุนการปรับปรุงอุปกรณ์

ใช้ได้กับ:

การบำรุงรักษาสายการผลิตเก่า

ทดแทนรุ่นที่เลิกผลิตแล้ว

การขยายวงจรชีวิตอุปกรณ์อุตสาหกรรม

3. การสนับสนุนการจับคู่โมเดลมืออาชีพ

เนื่องจากมีรุ่นซีรีส์ PLC-5 จำนวนมาก ก่อนที่จะซื้อจำเป็นต้องยืนยัน:

รุ่นโปรเซสเซอร์

ประเภทชั้นวาง PLC

วิธีการสื่อสาร

การกำหนดค่าอินพุต/โอ

ความเข้ากันได้ของโปรแกรม

ให้การสนับสนุนการเลือกอย่างมืออาชีพเพื่อลดความเสี่ยงของข้อผิดพลาดในการซื้อ

คำถามที่พบบ่อย

Q1.1785 L80C15 และ 1785 L80B แตกต่างกันอย่างไร?

ทั้งสองเป็นของโปรเซสเซอร์ PLC - ซีรีส์ 5/80 แต่ความแตกต่างเฉพาะที่เกี่ยวข้องกับเวอร์ชันฮาร์ดแวร์ การกำหนดค่าการสื่อสาร และสภาพแวดล้อมของแอปพลิเคชัน ควรยืนยันตามการกำหนดค่าระบบ

เมื่อเลือกควรตรวจสอบ: รุ่นโปรเซสเซอร์ดั้งเดิม เครือข่ายการสื่อสาร การกำหนดค่าระบบ ความเข้ากันได้ของโปรแกรม

ไตรมาสที่ 2 รองรับโหมดการสื่อสารใดบ้าง? รองรับหลัก PLC - การสื่อสาร 5 ระบบ ได้แก่ :

เดอะดาต้าไฮเวย์พลัส (DH+)

I/O ระยะไกล

การสนับสนุนที่แท้จริงขึ้นอยู่กับสถาปัตยกรรมของระบบ

ไตรมาสที่ 3 ใช้ซอฟต์แวร์อะไรในการเขียนโปรแกรม?

ใช้ซอฟต์แวร์ RSLogix 5 สำหรับ:

การแก้ไขโปรแกรม

อัพโหลด/ดาวน์โหลด

การวินิจฉัยข้อผิดพลาดการตรวจสอบออนไลน์

ไตรมาสที่ 4 เราจำเป็นต้องเขียนโปรแกรมใหม่หลังการเปลี่ยนหรือไม่?

โดยปกติแล้วไม่จำเป็นต้องพัฒนาโปรแกรมใหม่

หากมีโปรแกรมสำรองข้อมูล:

ดาวน์โหลดโปรแกรม PLC ดั้งเดิม

ตั้งค่าพารามิเตอร์การสื่อสาร

ตรวจสอบการกำหนดค่า I/O

ทำการทดสอบการทำงาน

จากนั้นจึงสามารถกู้คืนระบบได้

คำถามที่ 5 จะทราบได้อย่างไรว่ามีสิ่งผิดปกติเกิดขึ้น?

ตรวจสอบสถานะ CPU ของหลอดไฟ

ทดสอบการสื่อสาร PLC

โปรแกรมตรวจสอบการทำงาน

ตรวจสอบการตอบสนอง I/O

กระบวนการตรวจสอบ

การตรวจสอบรูปลักษณ์ภายนอก:

ยืนยันรุ่นผลิตภัณฑ์ ฉลาก เปลือก อินเทอร์เฟซเสร็จสมบูรณ์ ไม่มีความเสียหายที่เห็นได้ชัด

การตรวจสอบโมเดล:

ตรวจสอบรุ่น Allen Bradley 1785 L80C15 ข้อมูลฮาร์ดแวร์ และความเข้ากันได้ของระบบ PLC - 5

การทดสอบทางไฟฟ้า:

ตรวจสอบสถานะพลังงานของโมดูล สถานะการทำงานของ CPU และการแสดงไฟแสดงสถานะ

การทดสอบคุณสมบัติ:

การทดสอบการทำงาน ตัวประมวลผลแอปพลิเคชัน การพูด การอ่านและการเขียน และฟังก์ชันการสื่อสาร PLC

การทดสอบการสื่อสาร

ตรวจสอบว่า DH+, Remote I/O และการเชื่อมต่อการสื่อสารอื่นๆ เป็นปกติ

ตรวจสอบการจัดส่ง:

บันทึกผลการทดสอบ รูปถ่ายผลิตภัณฑ์ และการจัดส่งบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตและกันกระแทก

กระบวนการติดตั้ง

ระบบยืนยัน:

ยืนยันว่าชั้นวาง PLC-5 โมดูลจ่ายไฟ เครือข่ายการสื่อสาร และรุ่นโมดูลตรงกัน

การดำเนินการด้านพลังงาน:

ปิดแหล่งจ่ายไฟของระบบควบคุมเพื่อให้แน่ใจว่ามีสภาพแวดล้อมการติดตั้งที่ปลอดภัย

การติดตั้งโมดูล:

ใส่โมดูลโปรเซสเซอร์ 1785 L80C15 PLC - 5 เฟรมที่สอดคล้องกับสล็อตและการเชื่อมต่อแบบคงที่

เส้นสายที่มีการสื่อสาร

ตรวจสอบการเชื่อมต่ออีกครั้ง ยืนยันว่าสายสื่อสาร DH + หรือ I/O ระยะไกลเชื่อมต่ออย่างถูกต้อง

เปิดระบบ:

เปิดเครื่องและตรวจสอบว่าไฟแสดงสถานะโปรเซสเซอร์เป็นปกติหรือไม่

การกำหนดค่าและการทดสอบแอปพลิเคชัน:

ใช้ RSLogix 5 เพื่อเชื่อมต่อกับโปรเซสเซอร์ ดาวน์โหลดโปรแกรม และตรวจสอบฟังก์ชันการสื่อสารและการควบคุม

ดำเนินการตรวจสอบความถูกต้อง:

ยืนยันสถานะการทำงานของ CPU, การตอบสนอง I/O และการทำงานของอุปกรณ์ และทำการติดตั้งให้เสร็จสมบูรณ์

การรับประกันของบริษัท

เมื่อทำการอัพเกรดโปรเซสเซอร์ที่เลิกผลิตไปแล้ว ปัญหาที่พบบ่อยที่สุดคืออะไร? บริษัทดำเนินการตรวจสอบสามครั้งสำหรับ Allen Bradley 1785 L80C15 แต่ละตัวก่อนการจัดส่งแต่ละครั้ง: การทดสอบความเข้ากันได้ของโปรแกรมเก่าแบบเรียลไทม์ การทดสอบการสื่อสารเครือข่าย ControlNet อย่างเต็มรูปแบบ และการทดสอบความเครียดในการทำงานต่อเนื่องเป็นเวลา 72 ชั่วโมงเพื่อให้แน่ใจว่าโปรแกรมสามารถทำงานได้ เครือข่ายสามารถเชื่อมต่อได้ และการทำงานมีเสถียรภาพ

สามารถตรวจสอบแหล่งที่มาของแท้ได้และหากมีปัญหาด้านคุณภาพภายในระยะเวลารับประกันก็สามารถเปลี่ยนได้โดยตรง วิศวกรด้านเทคนิคจะให้คำแนะนำด้านการปลูกถ่ายโปรแกรมและการสร้างเครือข่ายฟรี เลือกซัพพลายเออร์ที่เชื่อถือได้ และรับประกันการอัพเกรดสายการผลิต
