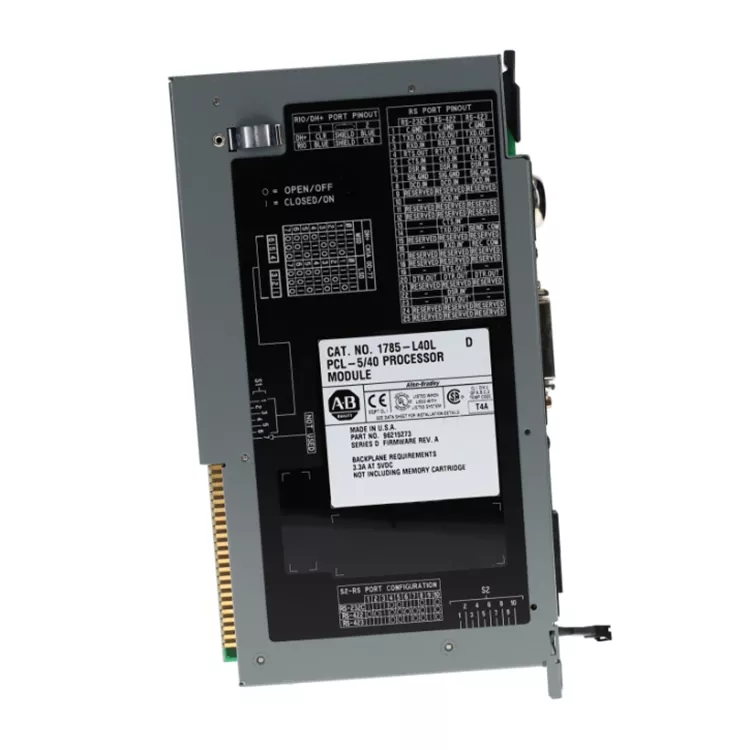

อัลเลน แบรดลีย์ 1785 L40L

Allen Bradley 1785 L40L มาพร้อมกับหน่วยความจำโปรแกรม SRAM ขนาด 48K ไบต์ และรองรับการควบคุม I/O สูงสุด 4,096 จุด เข้ากันได้กับ DH+, I/O ระยะไกล และอินเทอร์เฟซการสื่อสาร RS232 และสามารถขยายได้สูงสุด 61 ชั้นวาง I/O เหมาะสำหรับระบบควบคุมภาคสนามขนาดใหญ่และขนาดกลางที่มีตรรกะที่ซับซ้อนและไซต์ที่กระจัดกระจาย ในฐานะซัพพลายเออร์รายแรก Feimu Technology ได้ทำการทดสอบที่ครอบคลุมเกี่ยวกับโมดูลในสต็อก ซึ่งรวมถึงอายุของฮาร์ดแวร์ การเชื่อมต่อการสื่อสาร และการอ่านและเขียนลอจิก เพื่อขจัดปัญหาทั่วไป เช่น การรั่วไหลของแบตเตอรี่และอายุการสัมผัสของแบ็คเพลนที่เกิดขึ้นในผลิตภัณฑ์ที่เลิกผลิต โมดูลสามารถนำมาใช้โดยตรงในกรอบงาน 1771 ที่มีอยู่โดยไม่จำเป็นต้องแก้ไขโปรแกรมโครงการเดิมเพิ่มเติม

ข้อดีหลักและจุดขาย

สถาปัตยกรรมที่สมบูรณ์ของ PLC-5: เหมาะสำหรับระบบควบคุมอัตโนมัติทางอุตสาหกรรมแบบดั้งเดิม

ประสิทธิภาพการควบคุมที่เสถียร: ตอบสนองความต้องการของการควบคุมทางอุตสาหกรรมอย่างต่อเนื่อง

ความสามารถในการประมวลผลโปรแกรมที่แข็งแกร่ง: ใช้ได้กับโปรแกรมควบคุมขนาดกลางและขนาดใหญ่

บำรุงรักษาและเปลี่ยนทดแทนได้ง่าย: สามารถใช้สำหรับการบำรุงรักษาโปรเซสเซอร์ระบบ PLC-5 ที่มีอยู่

มูลค่าวงจรชีวิตสูง: ขยายระยะเวลาการใช้งานของอุปกรณ์เดิมด้วยการเปลี่ยนชิ้นส่วนอะไหล่

โครงสร้างภายใน

Allen Bradley 1785 L40L ภายในส่วนใหญ่ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

หน่วยประมวลผล CPU: โปรแกรมควบคุม PLC และการดำเนินการลอจิก

หน่วยหน่วยความจำ: จัดเก็บโปรแกรมผู้ใช้ ตารางข้อมูล และข้อมูลการทำงานของระบบ

วงจรการสื่อสาร: รับผิดชอบในการแลกเปลี่ยนข้อมูลเครือข่ายของ DH+, Remote I/O ฯลฯ

อินเทอร์เฟซแบ็คเพลน: - 5 เฟรมเชื่อมต่อกับ PLC, แหล่งจ่ายไฟที่สมบูรณ์และการส่งข้อมูล

วงจรแสดงสถานะ: ผ่านจอแสดงผล LED CPU ทำงาน ความผิดปกติ และสถานะของการสื่อสาร

วงจรจ่ายไฟและป้องกัน: เพื่อให้วงจรภายในโมดูลจ่ายไฟมีเสถียรภาพและการป้องกันขั้นพื้นฐาน

ความสัมพันธ์เชิงโครงสร้าง:

CPU → หน่วยความจำ → วงจรการสื่อสาร/ควบคุม → อินเทอร์เฟซแบ็คเพลน → ระบบ PLC-5

พารามิเตอร์ที่สำคัญ

กระบวนการติดตั้ง

ปิดระบบ: ปิดระบบจ่ายไฟของชั้นวาง PLC-5 และยืนยันว่าอุปกรณ์ปิดสนิทแล้ว

การติดตั้งโมดูล: ใส่ Allen Bradley 1785 L40L ลงในช่องชั้นวางที่เกี่ยวข้องและแก้ไข

เชื่อมต่อการสื่อสาร: เชื่อมต่อสายสื่อสาร DH+ หรือ Remote I/O ตามการกำหนดค่าระบบ

การตรวจสอบการเปิดเครื่อง: คืนพลังงานและสังเกตว่าตัวบ่งชี้สถานะ CPU เป็นปกติหรือไม่

การกำหนดค่าแอปพลิเคชัน: ใช้ RSLogix 5 ที่เชื่อมต่อกับโปรเซสเซอร์ ตรวจสอบหรือดาวน์โหลดโปรแกรมควบคุม

ทดสอบการทำงาน: ยืนยันว่าสถานะ CPU, I/O และการสื่อสารเป็นปกติและนำไปใช้งาน

คำถามที่พบบ่อย

ไตรมาสที่ 1 ควรทำอย่างไรหากโมดูลไม่สามารถทำงานได้ตามปกติหลังจากเปิดเครื่อง?

ตรวจสอบแหล่งจ่ายไฟของชั้นวาง สถานะการติดตั้งโมดูล ไฟแสดงสถานะ CPU สถานะโปรแกรม และสถานะแบตเตอรี่

ไตรมาสที่ 2 จะแก้ไขปัญหาการสื่อสาร DH+ ได้อย่างไร

ตรวจสอบสายเคเบิลสื่อสาร ที่อยู่โหนด การเชื่อมต่อเครือข่าย การกำหนดค่าเทอร์มินัล และไดรเวอร์การสื่อสาร RSLinx

ไตรมาสที่ 3 ข้อมูลใดที่ควรสำรองข้อมูลก่อนการเปลี่ยน?

ขอแนะนำให้สำรองข้อมูลโปรแกรม PLC ตารางข้อมูล การกำหนดค่า I/O และพารามิเตอร์การสื่อสาร

ไตรมาสที่ 4 จะตรวจสอบการทำงานของโมดูลให้เป็นปกติได้อย่างไร?

ดำเนินการเปิดเครื่อง, การทำงานของ CPU, การสื่อสาร, การอ่านและเขียนโปรแกรม และการทดสอบการทำงานอย่างต่อเนื่อง

ทำไมคุณถึงเลือกเรา

Feimu Technology ในฐานะซัพพลายเออร์ชิ้นส่วนอะไหล่ควบคุมอุตสาหกรรมระดับมืออาชีพ มีส่วนร่วมอย่างลึกซึ้งในด้านอะไหล่ Rockwell ที่เลิกผลิตชิ้นส่วนอะไหล่ PLC เป็นเวลาหลายปี สำหรับโมดูลที่เลิกผลิตแล้วซึ่งหายาก เช่น Allen Bradley 1785 L40L เราได้กำหนดขั้นตอนการเลือกและการตรวจสอบชิ้นส่วนอะไหล่ที่สมบูรณ์ เราเลือกเฉพาะผลิตภัณฑ์ที่ดีที่ถอดประกอบจากโรงงานดั้งเดิม ทำการทดสอบที่ครอบคลุมรวมถึงการเปิดเครื่อง การสื่อสาร และการทดสอบโหลด เพื่อหลีกเลี่ยงอันตรายจากอายุของส่วนประกอบที่อาจเกิดขึ้น และแก้ไขปัญหาการหยุดชะงักในการจัดหาชิ้นส่วนอะไหล่สำหรับสายการผลิตเก่าได้โดยตรง

ไม่จำเป็นต้องมีวงจรการสั่งซื้อดั้งเดิมจากโรงงานที่ยาวนาน อะไหล่สามารถจัดส่งได้อย่างรวดเร็วในสต็อก เหมาะสำหรับการซ่อมแซมฉุกเฉินและสำรองอะไหล่ของสายการผลิตเคมีภัณฑ์และการผลิตเก่า การจัดส่งมาพร้อมกับรายงานผลการทดสอบและให้การสนับสนุนทางเทคนิคสำหรับบริการหลังการขาย สามารถจัดหาสำหรับโครงการในประเทศและต่างประเทศ หลีกเลี่ยงกับดักของผลิตภัณฑ์ที่ได้รับการตกแต่งใหม่และของปลอมในตลาด และลดการสูญเสียการผลิตที่เกิดจากการหยุดทำงานของอุปกรณ์สำหรับลูกค้า

กรณีและการประเมินผลของลูกค้า

โรงงานกระดาษขนาดใหญ่แห่งหนึ่งเกิดความล้มเหลวอย่างกะทันหันของ CPU ระบบควบคุม PLC 5 และสายการผลิตกำลังเผชิญกับการปิดระบบ การหา 1785 L40L สภาพดีในตลาดเป็นเรื่องยาก หลังจากเชื่อมต่อกับ Feimu Technology เราก็จัดหาชิ้นส่วนอะไหล่ที่พร้อมใช้งานซึ่งผ่านการทดสอบแล้วส่งไปอย่างเร่งด่วน หลังจากที่ลูกค้าเปลี่ยนใหม่แล้ว ระบบทั้งหมดก็จะกลับมาทำงานได้โดยตรง เพื่อหลีกเลี่ยงการสูญเสียการผลิตในระยะยาว

การประเมินจากลูกค้า: "เป็นการยากที่จะหารุ่นที่เลิกผลิตแล้ว การรับอุปกรณ์ที่ทำงานตามปกติหลังจากใช้งานเพียงครั้งเดียวจะช่วยประหยัดเวลาในการลองผิดลองถูกได้มาก"
