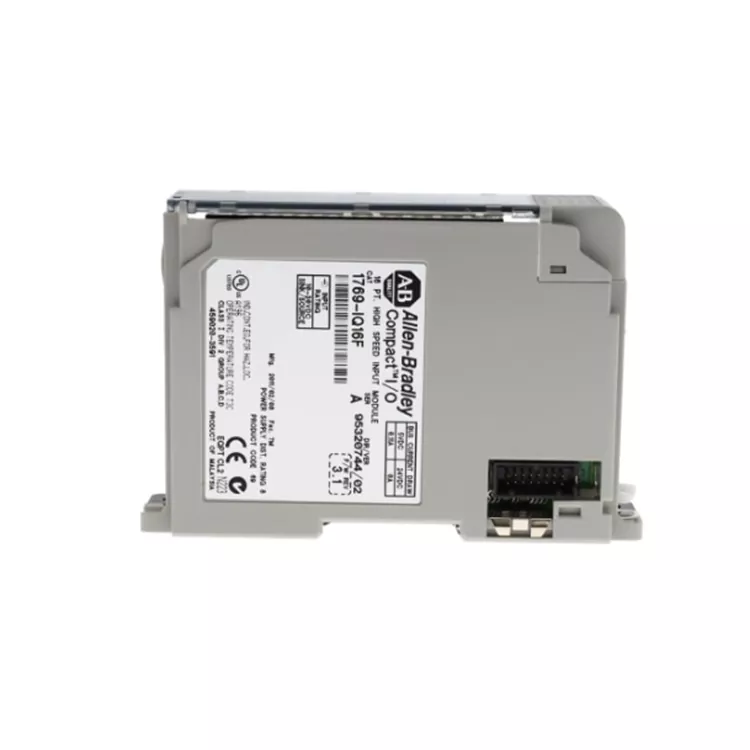

อัลเลน แบรดลีย์ 1769 IQ16F

Allen Bradley 1769 IQ16F เป็นโมดูลอินพุตดิจิทัล DC ความเร็วสูง 16 ช่อง โดยมุ่งเน้นที่การรับสัญญาณความเร็วสูง โดยจับสัญญาณความถี่สูงได้อย่างแม่นยำ เช่น พรอกซิมิตี้สวิตช์ สวิตช์โฟโตอิเล็กทริค และพัลส์ความเร็วสูง และเข้ากันได้อย่างกว้างขวางกับอุปกรณ์สายการผลิตที่มีอยู่ในอุตสาหกรรมบรรจุภัณฑ์ การลำเลียง และการประมวลผลอัตโนมัติในต่างประเทศ Feimu Technology มีส่วนร่วมอย่างลึกซึ้งในด้านการควบคุมอุตสาหกรรมการค้าต่างประเทศ และเป็นซัพพลายเออร์ชิ้นส่วนอะไหล่ระดับโลกที่เชื่อถือได้

โมดูลที่เข้ามาทั้งหมดจะถูกสุ่มตัวอย่างการวัดความเร็วตามช่องสัญญาณ + การตรวจจับอายุของบัสเพลนออนไลน์ ซึ่งจะคัดกรองการตอบสนองที่ผิดปกติ ปัญหาการสูญเสีย การบำรุงรักษา และการปรับปรุงใหม่อย่างเคร่งครัด และสามารถเปลี่ยนได้โดยตรงโดยไม่ต้องแก้ไขจุดบกพร่องเมื่อมาถึง ซึ่งตอบสนองความต้องการในการเริ่มการผลิตใหม่อย่างรวดเร็วและการบำรุงรักษาอย่างเร่งด่วนของโรงงานในต่างประเทศได้อย่างสมบูรณ์แบบ

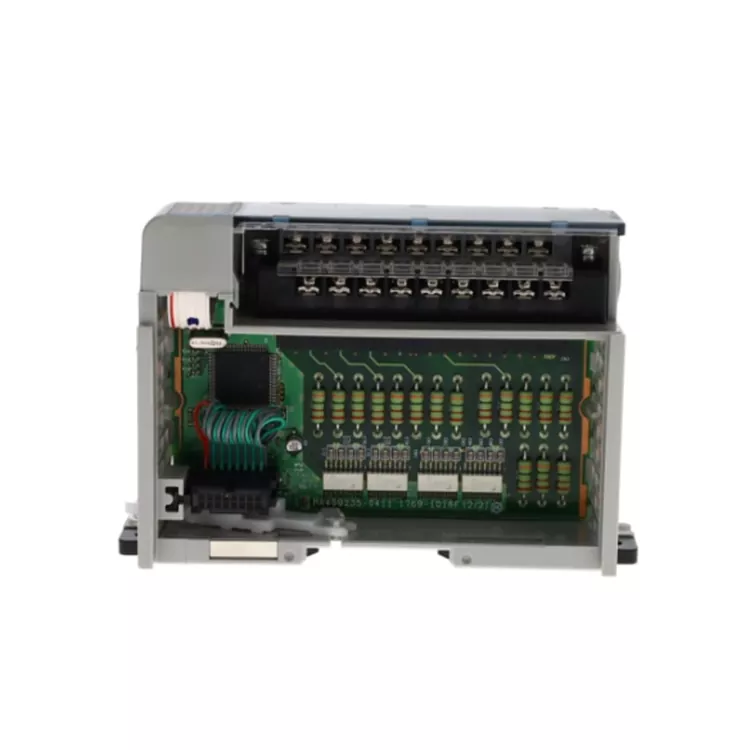

โครงสร้างภายใน

Allen Bradley 1769 IQ16F เป็นโมดูลอินพุตดิจิทัลความเร็วสูงของซีรีส์ CompactLogix 1769 ภายในใช้โครงสร้างการรับอินพุตความเร็วสูง + การแยกสัญญาณ + การประมวลผลข้อมูล + การสื่อสารบัส ใช้สำหรับอ่านสัญญาณสวิตช์ 24V DC ในภาคสนามได้อย่างรวดเร็ว

ประกอบด้วยส่วนประกอบดังต่อไปนี้:

อินเทอร์เฟซเทอร์มินัลอินพุต, วงจรป้องกันอินพุต, วงจรแยกตาแมว, หน่วยประมวลผลสัญญาณความเร็วสูง, ชุดควบคุมไมโครโปรเซสเซอร์, อินเทอร์เฟซการสื่อสารบัส 1769, วงจรการจัดการพลังงาน

สัญญาณอินพุต 24V DC ของสนาม → อินเทอร์เฟซเทอร์มินัลอินพุต → วงจรป้องกัน/กรอง → วงจรแยกโฟโตอิเล็กทริค → หน่วยประมวลผลสัญญาณความเร็วสูง → โมดูลประมวลผลข้อมูล → อินเทอร์เฟซบัส 1769 → ตัวควบคุม CompactLogix

ข้อได้เปรียบหลัก

ความสามารถในการตอบสนองความเร็วสูง: เหมาะสำหรับการเปลี่ยนแปลงสัญญาณอินพุตอย่างรวดเร็ว เพิ่มความเร็วในการตอบสนองของการควบคุมอุปกรณ์

อินพุตความหนาแน่นสูง 16 จุด: โมดูลเดียวรองรับการรวบรวมสัญญาณ DC หลายตัว ช่วยประหยัดพื้นที่ในตู้ควบคุม

การออกแบบความน่าเชื่อถือทางอุตสาหกรรม: ปรับให้เข้ากับสภาพแวดล้อมการทำงานระยะยาวของไซต์งานอัตโนมัติ

เข้ากันได้กับระบบ CompactLogix: บูรณาการโดยตรงกับแพลตฟอร์มควบคุม 1769

บำรุงรักษาง่าย: โครงสร้างโมดูลาร์ ติดตั้งและเปลี่ยนได้ง่าย

พารามิเตอร์ที่สำคัญ

ทำไมถึงเลือกพวกเรา

เมื่อซัพพลายเออร์ส่วนใหญ่ในตลาดดำเนินการคัดแยกรูปลักษณ์ที่เรียบง่าย Feimu Technology ซึ่งเป็นซัพพลายเออร์ระดับโลกของชิ้นส่วนอะไหล่ AB ที่เลิกผลิตแล้ว ได้กำหนดมาตรฐานการทดสอบพิเศษสำหรับโมดูลอินพุตความเร็วสูง เช่น Allen Bradley 1769 IQ16F

เรากำจัดชิ้นส่วนที่ได้รับการตกแต่งใหม่และซ่อมแซมด้วยช่องทางที่เสื่อมสภาพหรือการตอบสนองที่ผิดปกติ ก่อนที่แต่ละโมดูลจะออกจากคลังสินค้า การตรวจสอบบัสเพลนแบ็คเพลนจะเสร็จสิ้น การทดสอบ 16 ช่องจะดำเนินการทีละจุดโดยเปิดเครื่อง และหลีกเลี่ยงอันตรายที่อาจเกิดขึ้นบ่อยครั้งในสถานที่ทำงาน เช่น การละเลยสัญญาณและความล่าช้าในการตอบสนอง ล่วงหน้า มีบันทึกการทดสอบที่สมบูรณ์พร้อมกับสินค้า

เข้ากันได้กับกระบวนการจัดซื้อจัดจ้างโครงการในต่างประเทศ รองรับช่องทางการขนส่งระหว่างประเทศหลายช่องทาง และสามารถจัดเตรียมเอกสารศุลกากรได้ครบถ้วน มีส่วนร่วมอย่างลึกซึ้งในการบำรุงรักษาระบบ Compact I/O เก่า โดยสามารถให้ข้อมูลอ้างอิงทางเทคนิคขั้นพื้นฐาน เพื่อช่วยให้ลูกค้าจัดการกับความล้มเหลวในการรับสัญญาณได้อย่างรวดเร็ว และลดการสูญเสียเวลาหยุดทำงานโดยไม่ได้วางแผนให้เหลือน้อยที่สุด

ฟิลด์แอปพลิเคชัน

1. สายการผลิตอัตโนมัติ

2. เครื่องจักรบรรจุภัณฑ์

3. หุ่นยนต์และอุปกรณ์ประกอบ

4. ระบบลำเลียง

5. เครื่องมือกล

กรณีลูกค้าและการประเมินผล

โรงงานสายการประกอบบรรจุภัณฑ์ในต่างประเทศมีการตอบสนองที่ผิดปกติในบางช่องของโมดูล 1769 IQ16F สัญญาณความเร็วสูงไม่ได้รับการรวบรวมอย่างถูกต้อง และสายการผลิตมักรายงานข้อผิดพลาด ลูกค้าซื้อโมดูลดั้งเดิมที่ผ่านการรับรองจาก Feimu Technology และดำเนินการเปลี่ยนทดแทนให้เสร็จสิ้นผ่านการจัดส่งข้ามพรมแดน สัญญาณช่องสัญญาณทั้งหมดได้รับการรวบรวมอย่างเสถียร และอุปกรณ์ก็กลับสู่การทำงานตามปกติ

การประเมินจากลูกค้า: เป็นการยากที่จะเลือกโมดูลอินพุตคุณภาพสูง การติดตั้งโมดูลที่จัดส่งโดยตรงช่วยแก้ปัญหาต่างๆ ที่เกิดจากการรวบรวมสัญญาณรั่วไหล

คำถามที่พบบ่อย

ไตรมาสที่ 1 สัญญาณใดที่รวบรวมเป็นหลัก?

สัญญาณเซ็นเซอร์โฟโตอิเล็กทริค

สัญญาณสวิตช์ความใกล้ชิด

สัญญาณสวิตช์จำกัด;

สัญญาณทริกเกอร์การตรวจจับความเร็วสูง

สัญญาณตอบรับสถานะอุปกรณ์

ไตรมาสที่ 2 อะไรคือความแตกต่างจากโมดูลอินพุตดิจิตอลทั่วไป?

Allen Bradley 1769 IQ16F ความสามารถในการตอบสนองอินพุตเร็วขึ้น เหมาะสำหรับการรับสัญญาณการเปลี่ยนแปลงความเร็วสูง สามารถลดผลกระทบของวงจรการสแกน PLC ในการตรวจจับสัญญาณได้

ไตรมาสที่ 3 อะไรทำให้สัญญาณอินพุตไม่เสถียร?

แหล่งจ่ายไฟเซ็นเซอร์ไม่เสถียร

การเดินสายอินพุตไม่ถูกต้อง

การรบกวนทางแม่เหล็กไฟฟ้าบนสายสัญญาณ

การต่อสายดินไม่ดี

ความถี่อินพุตเกินข้อกำหนดการใช้งาน

ไตรมาสที่ 4 ข้อผิดพลาดทั่วไปคืออะไร?

จุดอินพุตไม่ตอบสนอง

สัญญาณอินพุตถูกกระตุ้นอย่างไม่ถูกต้อง

PLC ไม่สามารถจดจำโมดูลได้

สถานะของช่องผิดปกติ

การสื่อสารล้มเหลว

คำถามที่ 5 สามารถเชื่อมต่อกับตัวเข้ารหัสได้หรือไม่?

สามารถใช้สำหรับการรวบรวมสัญญาณเสริมของตัวเข้ารหัสบางตัว แต่สำหรับการป้อนกลับตำแหน่งความเร็วสูงและการนับจำนวนด้วยความเร็วสูง ขอแนะนำให้เลือกโมดูลการนับความเร็วสูงโดยเฉพาะตามความต้องการด้านความถี่
