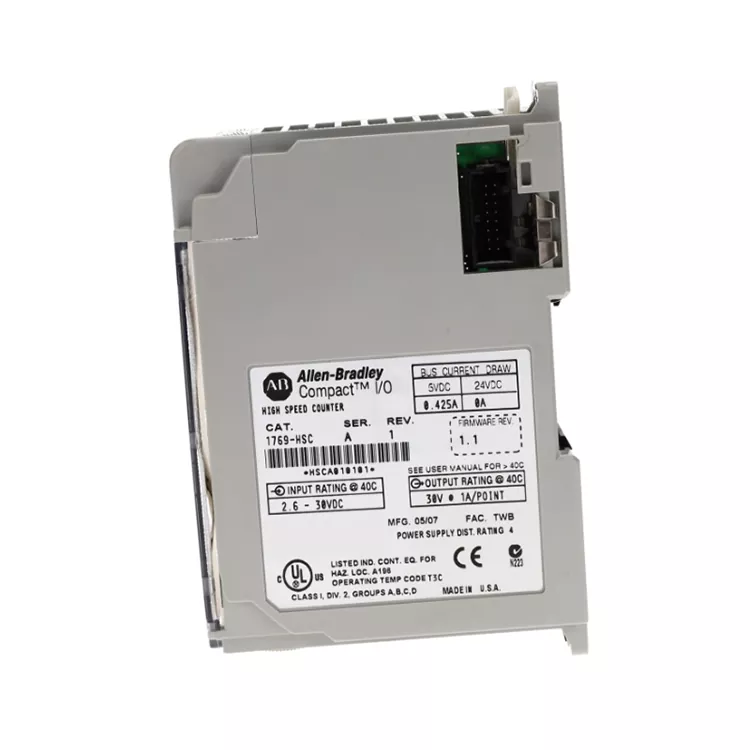

อัลเลน แบรดลีย์ 1769 HSC

ตัวเข้ารหัสอินเทอร์เฟซ Allen Bradley 1769 HSC และเซ็นเซอร์พัลส์ใช้เพื่อการวัดความเร็ว การวัดความยาว และการควบคุมตำแหน่ง มีการใช้กันอย่างแพร่หลายในบรรจุภัณฑ์ในต่างประเทศ การแปรรูปวัสดุ และอุปกรณ์อัตโนมัติประเภทการลำเลียงสำหรับการจัดการสินค้าคงคลัง Feimu Technology ในฐานะซัพพลายเออร์มืออาชีพที่มุ่งเป้าไปที่ตลาดต่างประเทศ ได้ดำเนินการทดสอบพัลส์แอคเซสและแบ็คเพลนบัสทั้งหมดสำหรับโมดูลคลังสินค้าเรียบร้อยแล้ว ช่วยขจัดความเก่าและสินค้าที่ได้รับการตกแต่งใหม่ของช่องอินพุต และสามารถติดตั้งและเปลี่ยนสินค้าที่เข้ามาได้โดยตรงเพื่อตอบสนองความต้องการการซ่อมแซมอย่างรวดเร็วของโรงงานในต่างประเทศ

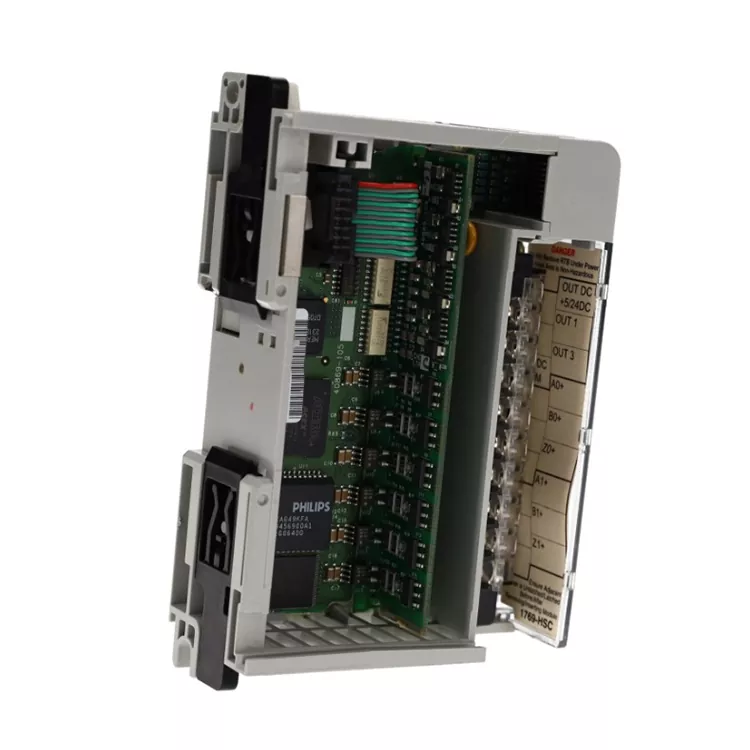

โครงสร้างภายใน

Allen Bradley 1769 HSC เป็นโมดูลตัวนับความเร็วสูงของซีรีส์ CompactLogix 1769 ใช้การออกแบบโครงสร้างของการรับสัญญาณความเร็วสูง + การประมวลผลข้อมูล + การสื่อสารบัส 1769 ภายใน และใช้เพื่อทำให้การรับสัญญาณพัลส์ การประมวลผลการนับ และการแลกเปลี่ยนข้อมูลตัวควบคุมเสร็จสมบูรณ์

1. วงจรอินเทอร์เฟซอินพุตความเร็วสูง

2. หน่วยประมวลผลการนับความเร็วสูง

3. ไมโครโปรเซสเซอร์ / ยูนิตควบคุมลอจิก

4. หน่วยจัดเก็บข้อมูลและแคช

5. อินเตอร์เฟสบัส 1769

6. วงจรการจัดการพลังงานและการป้องกัน

กระแสการประมวลผลข้อมูล

อุปกรณ์เข้ารหัส / พัลส์ → อินเทอร์เฟซอินพุตความเร็วสูง → หน่วยประมวลผลการนับ → แคชข้อมูลและการวินิจฉัย → อินเทอร์เฟซบัส 1769 → ตัวควบคุม CompactLogix

ข้อได้เปรียบหลัก

ความสามารถในการนับด้วยความเร็วสูง: สามารถประมวลผลสัญญาณพัลส์ความเร็วสูง เหมาะสำหรับอุปกรณ์การผลิตที่มีความเร็วสูง

การเก็บข้อมูลแบบเรียลไทม์: ลดความล่าช้าในการสแกน PLC ปรับปรุงการนับและความแม่นยำในการตรวจจับตำแหน่ง

รองรับการใช้งานตัวเข้ารหัส: สามารถเชื่อมต่อกับตัวเข้ารหัสแบบเพิ่มหน่วยเพื่อให้ได้ความเร็วและการตอบสนองตำแหน่ง

ลดภาระของ CPU: โมดูลทำงานการนับด้วยความเร็วสูงอย่างอิสระ ปรับปรุงความเร็วการตอบสนองของระบบ

ความสะดวกสบายในการบูรณาการ CompactLogix: สามารถติดตั้งได้โดยตรงในระบบ 1769 I/O ทำให้การออกแบบระบบง่ายขึ้น

พารามิเตอร์ที่สำคัญ

ขั้นตอนการติดตั้ง

1.การยืนยันระบบ → ยืนยันว่า Allen Bradley 1769 HSC เข้ากันได้กับระบบควบคุม CompactLogix 1769 และตัวควบคุมรองรับโมดูลนี้

2. ถอดสายไฟ → ปิด PLC, โมดูลจ่ายไฟ และระบบ I/O เพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการติดตั้งแบบสด

3.กำหนดตำแหน่งการติดตั้งตามแผน I/O ของระบบ โดยติดตั้ง 1769 HSC ในโมดูล 1769 I/O ของตำแหน่งที่ระบุ

4. การติดตั้งโมดูลและการจัดตำแหน่งของขั้วต่อบัส 1769 โมดูลลงในโมดูลที่อยู่ติดกัน การล็อคการ์ดโมดูล ให้แน่ใจว่าการเชื่อมต่อทางกลแน่นหนา

5.การเดินสายไฟภาคสนาม → เชื่อมต่อสัญญาณอินพุต เช่น ตัวเข้ารหัสและเซ็นเซอร์พัลส์ตามประเภทของอุปกรณ์ และตรวจสอบให้แน่ใจว่าได้เชื่อมต่อแหล่งจ่ายไฟ สายสัญญาณ และสายป้องกันอย่างถูกต้อง

6.การกำหนดค่าซอฟต์แวร์ -> ใน RSLogix เพิ่มโมดูล 1769-5000 / Studio 5000 HSC ตั้งค่าโหมดอินพุตและพารามิเตอร์การนับและการกำหนดค่าการสื่อสาร

7. ทดสอบการคืนค่าแหล่งจ่ายไฟ ระบบจะเปิดตัวบ่งชี้สถานะของโมดูลตรวจสอบข้อมูลการวินิจฉัยและตัวควบคุม

8.การตรวจสอบฟังก์ชัน → ป้อนสัญญาณพัลส์และยืนยันว่าค่าการนับ การตอบรับตำแหน่ง และการสื่อสารข้อมูลเป็นเรื่องปกติหรือไม่

ทำไมถึงเลือกพวกเรา

Feimu Technology เป็นผู้จัดหาชิ้นส่วนอะไหล่ควบคุมทางอุตสาหกรรมที่เลิกผลิตแล้วและหายากของ Rockwell ทั่วโลก สำหรับโมดูลการนับความเร็วสูง เช่น 1769 HSC จะมีการควบคุมการจ่ายไฟอย่างเข้มงวด และยกเว้นโมดูลที่ซ่อมแซมใหม่หรือซ่อมแซมที่ผิดพลาดอย่างเด็ดขาด

ขาออกแต่ละชิ้นจะเสร็จสมบูรณ์ก่อนที่โมดูลรับสัญญาณพัลส์ การวัดแบ็คเพลนบัสออนไลน์ หลีกเลี่ยงอายุของช่อง การนับพัลส์ และข้อผิดพลาดถอยอื่นๆ พร้อมด้วยบันทึกการทดสอบที่เกี่ยวข้อง

เราสนับสนุนโซลูชั่นด้านลอจิสติกส์ระหว่างประเทศต่างๆ และสามารถจัดเตรียมเอกสารพิธีการศุลกากรสำหรับการค้าต่างประเทศได้ครบถ้วน

เราคุ้นเคยกับปัญหาในการบำรุงรักษาอุปกรณ์ Compact I/O รุ่นเก่าในต่างประเทศ และสามารถให้ความช่วยเหลือทางเทคนิคขั้นพื้นฐานเพื่อช่วยให้ลูกค้าจัดการกับข้อผิดพลาดในสถานที่ที่เกี่ยวข้องกับการวัดความเร็วและการนับจำนวนได้อย่างรวดเร็ว ลดเวลาหยุดทำงานของอุปกรณ์ และลดการสูญเสียการผลิตให้มากที่สุด

คำถามที่พบบ่อย

ไตรมาสที่ 1 ส่วนใหญ่จะใช้กับการตรวจจับสัญญาณประเภทใด?

ส่วนใหญ่จะใช้สำหรับพัลส์ตัวเข้ารหัส พัลส์สวิตช์ความใกล้เคียง สัญญาณการวัดความเร็ว และการรับสัญญาณพัลส์ดิจิตอลความเร็วสูงอื่น ๆ

ไตรมาสที่ 2 อะไรคือความแตกต่างระหว่างโมดูลอินพุตปริมาณดิจิทัลธรรมดา?

โมดูลอินพุตดิจิตอลทั่วไปขึ้นอยู่กับสัญญาณการประมวลผลรอบการสแกน PLC และ 1769-HSC มีความสามารถในการประมวลผลการนับความเร็วสูงที่เป็นอิสระ สามารถตอบสนองต่อการเปลี่ยนแปลงพัลส์ความเร็วสูงได้อย่างรวดเร็ว ปรับปรุงความแม่นยำในการนับ

ไตรมาสที่ 3 รองรับแอปพลิเคชันตัวเข้ารหัสหรือไม่

สนับสนุน. โมดูลนี้สามารถใช้ในการรับสัญญาณตัวเข้ารหัสที่เพิ่มขึ้น การรับรู้ตำแหน่ง การวัดความเร็ว และการควบคุมการเคลื่อนไหวของฟังก์ชันเสริม

ไตรมาสที่ 4 สาเหตุที่เป็นไปได้ของการนับผิดปกติคืออะไร?

ความถี่ของสัญญาณอินพุตเกินช่วงความสามารถของโมดูล

ข้อผิดพลาดในการเชื่อมต่อตัวเข้ารหัส

ข้อผิดพลาดในการกำหนดค่ารูปแบบอินพุต

การป้องกันการต่อสายดินที่ไม่ดีทำให้เกิดสัญญาณรบกวน

พารามิเตอร์การกำหนดค่า I/O ไม่ตรงกัน

คำถามที่ 5 จะเกิดอะไรขึ้นหากไม่สามารถจดจำ PLC หลังการติดตั้งได้?

โมดูลได้รับการติดตั้งอย่างถูกต้องบนบัส 1769 I/O

ไม่ว่าจะเพิ่มรุ่นโมดูลในการกำหนดค่า I/O ของคอนโทรลเลอร์หรือไม่

ไม่ว่าการเชื่อมต่อบัสจะแรงหรือไม่

เวอร์ชันคอนโทรลเลอร์และความเข้ากันได้ของโมดูลตรงตามข้อกำหนดหรือไม่

กรณีลูกค้าและการประเมินผล

โรงงานอุปกรณ์ประมวลผลของ Allen Bradley ในต่างประเทศมีโมดูล Allen Bradley 1769 HSC ทำงานล้มเหลว และการนับอุปกรณ์มักจะไม่ถูกต้อง ทำให้เกิดสัญญาณเตือนบ่อยครั้งในสายการผลิต มีการซื้อโมดูลดั้งเดิมที่ผ่านการรับรองโดย Feimu Technology และหลังจากเปลี่ยนสินค้าข้ามพรมแดน การได้รับพัลส์ก็กลับมาเป็นปกติ และอุปกรณ์ไม่มีความผิดปกติในการนับใดๆ

การประเมินลูกค้า: มันหายากดังนั้นในโมดูลการนับความเร็วสูง การมาถึงของสินค้าโดยตรง สามารถช่วยเราในการแก้ปัญหาอุปกรณ์การนับไม่ได้รับอนุญาตให้เป็นปัญหาใหญ่
