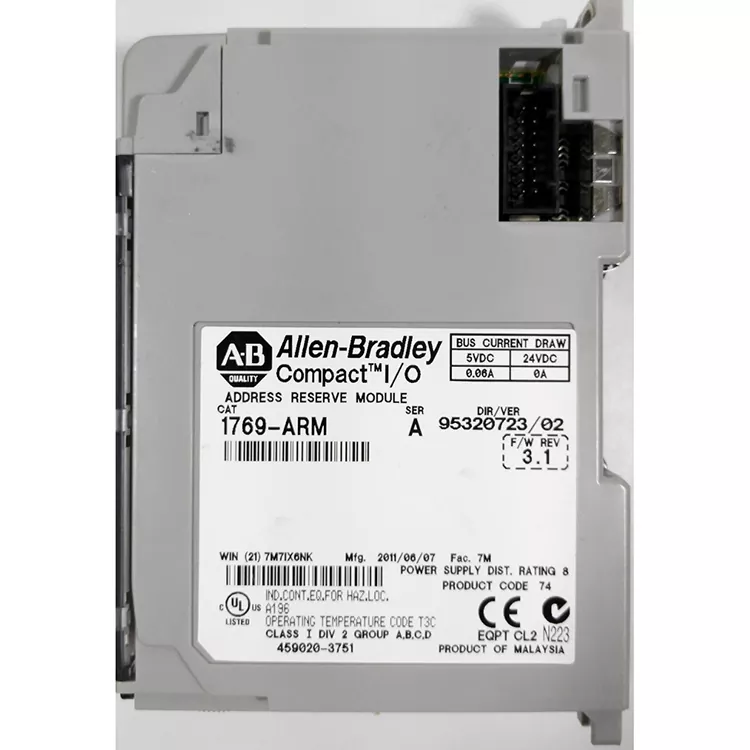

Allen Bradley 1769 ARM ใช้เพื่อล็อคที่อยู่สล็อต I/O ของแร็ค เพื่อให้มั่นใจว่าการกำหนดค่าโปรแกรมไม่จำเป็นต้องได้รับการแก้ไขเมื่อเปลี่ยนหรือขยายฮาร์ดแวร์ มีการใช้กันอย่างแพร่หลายในการบำบัดน้ำในต่างประเทศ บรรจุภัณฑ์ และอุปกรณ์การผลิตที่มีสินค้าคงคลัง ในฐานะซัพพลายเออร์มืออาชีพสำหรับตลาดต่างประเทศ Feimu Technology ทำการทดสอบการระบุแบ็คเพลนและการเชื่อมต่อสำหรับผลิตภัณฑ์ที่เข้ามาทั้งหมด คัดกรองอายุของการสัมผัส สินค้าซ่อมแซมใหม่และซ่อมแซม และสินค้าสามารถติดตั้งและใช้งานได้โดยตรง ซึ่งตอบสนองความต้องการในการเปลี่ยนโรงงานในต่างประเทศอย่างรวดเร็ว

ข้อได้เปรียบหลัก

คงตำแหน่งที่อยู่ I/O ไว้: ในโมดูล I/O จริงไม่ได้ติดตั้งชั่วคราวเพื่อรักษาโครงสร้างที่อยู่ของระบบ

การขยายระบบที่สะดวก: เพิ่มโมดูล I/O ล่าช้า สามารถลดผลกระทบของการกระจายซ้ำได้

บำรุงรักษาง่าย: เหมาะสำหรับไซต์อุตสาหกรรมโมดูลที่ถอดหรือเปลี่ยนชั่วคราว

ปรับปรุงความเข้ากันได้: โปรแกรมควบคุมที่มีอยู่ช่วยรักษาโครงสร้างของที่อยู่ I/O

โครงสร้างภายใน

ในฐานะอะแดปเตอร์ DeviceNet Allen Bradley 1769 ADN ประกอบด้วยอินเทอร์เฟซการสื่อสาร วงจรควบคุมการประมวลผล อินเทอร์เฟซบัส I/O แหล่งจ่ายไฟ และวงจรป้องกันเป็นส่วนใหญ่ ทุกส่วนทำงานร่วมกันเพื่อให้การแลกเปลี่ยนข้อมูลระหว่างเครือข่าย DeviceNet และระบบ 1769 Compact I/O เสร็จสมบูรณ์

กระบวนการทำงาน:

เครือข่าย DeviceNet → อินเทอร์เฟซการสื่อสาร → โปรโตคอล/วงจรควบคุม → 1769 I/O บัส → โมดูล I/O → อุปกรณ์ภาคสนาม

พารามิเตอร์ที่สำคัญ

คำถามที่พบบ่อย

ไตรมาสที่ 1 สามารถแทนที่โดยตรงกับโมดูล I/O ธรรมดาได้หรือไม่

ไม่ ไม่สามารถทดแทนได้ง่ายๆ หน้าที่ของ Allen Bradley 1769 ARM คือการรักษาที่อยู่ ซึ่งแตกต่างจากฟังก์ชันของโมดูล I/O แบบดิจิทัลและแอนะล็อก

ไตรมาสที่ 2 โปรแกรม PLC สามารถทำงานได้หรือไม่?

ไม่สามารถ. ไม่ใช่ CPU แต่ใช้สำหรับการจัดการที่อยู่ I/O และการกำหนดค่าระบบของโมดูลเสริม

ไตรมาสที่ 3 จริงๆ แล้วช่อง I/O?

ไม่ หน้าที่หลักของมันคือการรักษาตำแหน่งที่อยู่ไว้ และไม่ได้จัดเตรียม I/O แบบดิจิทัลหรืออนาล็อกตามจริง

ไตรมาสที่ 4 เมื่อคุณต้องการใช้?

สามารถใช้โมดูลนี้เมื่อระบบจำเป็นต้องจองตำแหน่งที่อยู่ 1769 I/O ชั่วคราว หรือวางแผนที่จะเพิ่มโมดูล I/O จริงในภายหลัง

คำถามที่ 5 จำเป็นต้องกำหนดค่า I/O หลังการติดตั้งหรือไม่?

ควรตั้งค่าตามความต้องการของระบบ CompactLogix เฉพาะและการกำหนดค่าคอนโทรลเลอร์ สามารถระบุและยืนยันโมดูลคอนโทรลเลอร์ในโครงสร้างระบบได้อย่างถูกต้อง

กระบวนการตรวจสอบ

1. การตรวจสอบรูปลักษณ์ → ตรวจสอบว่าเปลือก อินเทอร์เฟซ สกรู และฉลากอยู่ในสภาพดีหรือไม่

2. การตรวจสอบรุ่น → ยืนยันว่ารุ่นป้ายชื่อ ซีรีส์ และข้อมูลอื่นๆ สอดคล้องกับคำสั่งซื้อ

3. การทดสอบกำลัง → ตรวจสอบไฟแสดงสถานะและสถานะการทำงานของโมดูล

4. การทดสอบการสื่อสาร → เข้าถึงเครือข่าย DeviceNet เพื่อยืนยันว่าการสื่อสารและการแลกเปลี่ยนข้อมูล I/O เป็นปกติ

5. การตรวจสอบซอฟต์แวร์ → ใช้ซอฟต์แวร์ Rockwell เพื่อตรวจสอบการระบุและสถานะข้อบกพร่องของอุปกรณ์

6. บันทึกผลลัพธ์ → ถ่ายภาพวัตถุวัตถุ ป้ายชื่อ และกระบวนการทดสอบ สร้างบันทึกการตรวจสอบ และบรรจุหีบห่อสินค้าเพื่อจัดส่ง

ฟิลด์แอปพลิเคชัน

สายการผลิตอัตโนมัติ: วางไว้ในตำแหน่งขยาย I/O ในอนาคต เพิ่มเซ็นเซอร์และแอคชูเอเตอร์ได้สะดวกในภายหลัง

อุปกรณ์บรรจุภัณฑ์: อุปกรณ์ที่อยู่ในขั้นตอนการออกแบบของที่อยู่ I/O ที่สงวนไว้ ล่าช้าเพื่อลดการอัพเกรดฮาร์ดแวร์ตามอิทธิพลของโปรแกรมควบคุม

ระบบลำเลียงวัสดุ: สำรองตำแหน่งโมดูลสำหรับการเพิ่มจุดตรวจจับ ตัวแปลงความถี่ หรือแอคชูเอเตอร์ในภายหลัง

การอัพเกรดอุปกรณ์เครื่องกล: ถอดโมดูลเก่าออกหรือขาดโมดูลทดแทนชั่วคราว และรักษาโครงสร้างที่อยู่ I/O เดิม

ระบบควบคุม CompactLogix ขนาดใหญ่: ใช้สำหรับโครงร่าง I/O ที่ได้มาตรฐาน เพื่ออำนวยความสะดวกในการขยายและบำรุงรักษาอุปกรณ์

กรณีและการประเมินผลของลูกค้า

ผู้ผลิตอุปกรณ์บำบัดน้ำในต่างประเทศ โมดูล 1769 ARM ที่กำหนดค่าโดยโรงงานเดิมได้รับความเสียหาย และที่อยู่ I/O ถูกย้ายหลังจากการถอดออก ทำให้อุปกรณ์ส่งสัญญาณเตือนอย่างต่อเนื่อง พวกเขาซื้อโมดูลที่ทดสอบและวัดผลดั้งเดิมจาก Feimu Technology ดำเนินการจัดส่งข้ามพรมแดนให้เสร็จสิ้น และทำแผนที่ I/O กลับคืนมา โดยกำจัดการแจ้งเตือนของอุปกรณ์

ลูกค้า: โมดูลการเก็บรักษาที่อยู่นี้หาซื้อได้ยาก สินค้าผ่านการทดสอบอย่างสมบูรณ์และไม่จำเป็นต้องดัดแปลงโปรแกรมเพื่อแก้ไขข้อผิดพลาดในการแมป I/O ของเรา

ทำไมถึงเลือกพวกเรา

มุ่งเน้นไปที่การจัดหาชิ้นส่วนอะไหล่ที่หายากทั่วโลกสำหรับซีรีส์ Rockwell Compact I/O ควบคุมแหล่งจัดหาอย่างเคร่งครัด และป้องกันไม่ให้ผลิตภัณฑ์ลอกเลียนแบบหรือซ่อมแซมใหม่ไหลออก แต่ละรายการมาพร้อมกับบันทึกการทดสอบและรองรับการขนส่งระหว่างประเทศหลายช่องทาง สามารถจับคู่กับเอกสารศุลกากรการค้าต่างประเทศครบชุด เนื่องจากคุ้นเคยกับสถานการณ์การบำรุงรักษาอุปกรณ์ในต่างประเทศ จึงสามารถให้คำตอบทางเทคนิคขั้นพื้นฐานเพื่อช่วยให้ลูกค้าในต่างประเทศแก้ไขข้อบกพร่องที่ผิดปกติของสล็อตได้อย่างรวดเร็วและลดเวลาหยุดทำงานของอุปกรณ์

กระบวนการติดตั้ง

1. การยืนยันระบบ: ยืนยันว่า Allen Bradley 1769 ARM เข้ากันได้กับระบบ CompactLogix 1769 I/O

2. ปิดระบบ: ปิดไฟของคอนโทรลเลอร์และระบบ I/O

3. กำหนดตำแหน่งการติดตั้ง: ตามการวางแผนที่อยู่ I/O เดิมจะเป็น 1769 - ARM ที่ติดตั้งในตำแหน่งที่ระบุ

4. การติดตั้งโมดูล: บนขั้วต่อบัส 1769 โมดูลพุชและการล็อคสถาบันคงที่

5. ตรวจสอบการเชื่อมต่อ ตรวจสอบให้แน่ใจว่าโมดูลและโมดูล 1769 ที่อยู่ติดกันเชื่อมต่ออย่างแน่นหนา

6. เปิดระบบ: กู้คืนแหล่งจ่ายไฟและตรวจสอบคอนโทรลเลอร์และสถานะ I/O

7. การตรวจสอบการกำหนดค่า: ใช้ซอฟต์แวร์ Rockwell ที่เกี่ยวข้องเพื่อตรวจสอบโครงสร้าง I/O และการกำหนดค่าที่อยู่ เพื่อยืนยันการทำงานปกติของระบบ

อายุการใช้งาน

Allen Bradley 1769 ARM เป็นของโมดูลควบคุมทางอุตสาหกรรมซีรีส์ CompactLogix 1769 ซึ่งส่วนใหญ่ใช้สำหรับการเก็บรักษาที่อยู่ I/O และได้รับการออกแบบมาเพื่อการทำงานในระยะยาวในสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรม อายุการใช้งานจริงขึ้นอยู่กับสภาพการทำงาน สภาพการติดตั้ง และสถานการณ์การบำรุงรักษา

ชีวิตการออกแบบ: ใช้การออกแบบอิเล็กทรอนิกส์ระดับอุตสาหกรรม จึงเหมาะสำหรับการทำงานอย่างต่อเนื่องของระบบควบคุมอัตโนมัติ

วงจรการบริการโดยทั่วไป: ภายใต้สภาวะอุณหภูมิ ความชื้น และสภาพแวดล้อมทางไฟฟ้าที่มั่นคง สามารถรองรับการทำงานต่อเนื่องได้นานหลายปี

ปัจจัยที่ส่งผลต่อชีวิต:

อุณหภูมิภายในตู้ควบคุมและสภาวะการกระจายความร้อน

สภาพแวดล้อมก๊าซที่เต็มไปด้วยฝุ่น ชื้น และมีฤทธิ์กัดกร่อน

เสถียรภาพของแหล่งจ่ายไฟและไฟฟ้าช็อต

โมดูลที่จะติดตั้งและบำรุงรักษา
