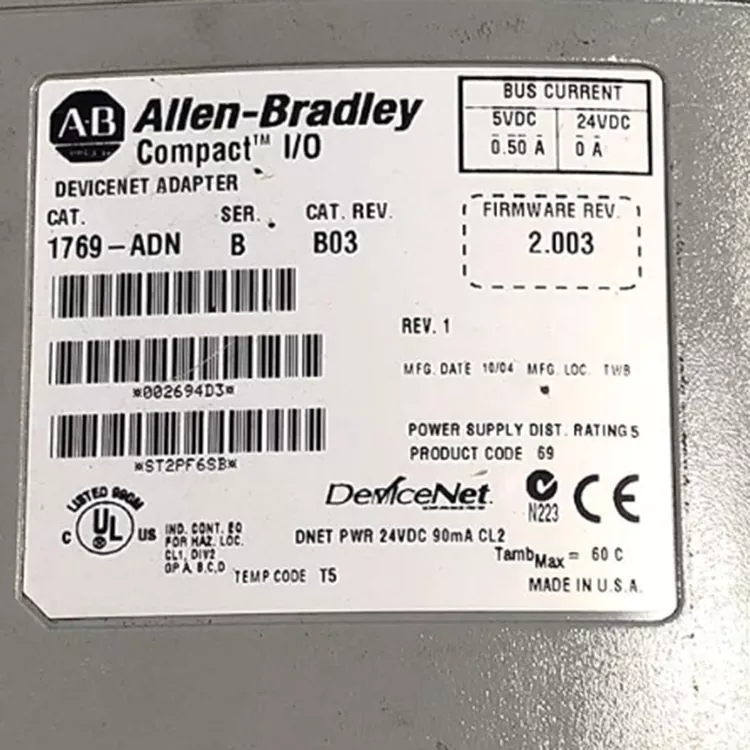

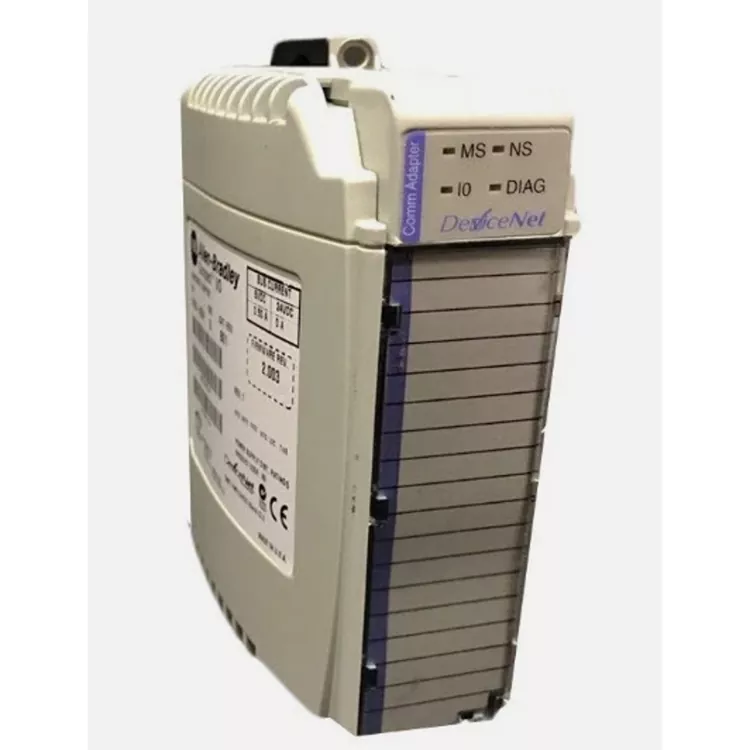

Allen Bradley 1769 ADN เป็นอะแดปเตอร์การสื่อสารหลักของระบบ AB Compact I/O ซึ่งรับผิดชอบในการเชื่อมต่อสถานี I/O 1769 ทั้งหมดกับบัส DeviceNet อย่างเสถียร โมดูลเดียวสามารถรองรับการขยายโมดูล I/O ได้สูงสุด 30 โมดูล และรองรับอัตรารับส่งข้อมูลการสื่อสารหลายอัตรา มีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และมีการใช้กันอย่างแพร่หลายในการผลิตยานยนต์ บรรจุภัณฑ์ โลจิสติกส์ อุตสาหกรรมเบา และสายการผลิตอัตโนมัติอื่นๆ ที่ล้าสมัยที่มีอยู่ ในฐานะซัพพลายเออร์มืออาชีพที่หยั่งรากลึกในตลาดชิ้นส่วนอะไหล่ควบคุมอุตสาหกรรมในต่างประเทศ Feimu Technology ได้ผ่านการทดสอบการเชื่อมต่อบัส การทดสอบความเครียดด้านความเสถียรในการสื่อสาร และการตรวจจับอายุของพอร์ตสำหรับโมดูลทั้งหมดที่เข้ามาในคลังสินค้า โดยจะคัดกรองปัญหาที่ซ่อนอยู่อย่างเข้มงวดสำหรับการซ่อมแซมและโมดูลประกอบที่ได้รับการตกแต่งใหม่ เพื่อขจัดความเสี่ยงทั่วไป เช่น การสูญเสียแพ็กเก็ตเครือข่ายและการขาดการเชื่อมต่อแฟลชการสื่อสาร คุณภาพของโมดูลเป็นของแท้ ประสิทธิภาพมีเสถียรภาพ และเข้ากันได้กับการกำหนดค่าระบบดั้งเดิมอย่างสมบูรณ์ ลูกค้าในต่างประเทศสามารถเปลี่ยนและติดตั้งได้โดยตรงโดยไม่จำเป็นต้องเขียนโปรแกรมใหม่และแก้ไขจุดบกพร่อง

ข้อได้เปรียบหลัก

อินเทอร์เฟซเครือข่าย DeviceNet: ให้ความสามารถในการสื่อสาร DeviceNet สำหรับระบบ 1769 Compact I/O

ความจุ I/O ขยาย: สามารถเชื่อมต่อโมดูล I/O ซีรีส์ 1769 ได้หลายโมดูล เหมาะสำหรับแอปพลิเคชัน I/O แบบกระจาย

บูรณาการระบบได้ง่าย: เหมาะสำหรับใช้กับระบบควบคุม CompactLogix และเครือข่าย DeviceNet ที่มีอยู่

การใช้งานด้านอุตสาหกรรม: เหมาะสำหรับสถานการณ์การผลิต บรรจุภัณฑ์ การขนส่งวัสดุ และอุปกรณ์อัตโนมัติ

ค่าบำรุงรักษาสูง: สามารถใช้เป็นอะไหล่อะแดปเตอร์การสื่อสารสำหรับระบบ CompactLogix ที่ล้าสมัยซึ่งยังคงใช้สถาปัตยกรรม DeviceNet

โครงสร้างภายใน

ในฐานะอะแดปเตอร์ DeviceNet Allen Bradley 1769 ADN ประกอบด้วยอินเทอร์เฟซการสื่อสาร วงจรควบคุมการประมวลผล อินเทอร์เฟซบัส I/O แหล่งจ่ายไฟ และวงจรป้องกันเป็นส่วนใหญ่ ทุกส่วนทำงานร่วมกันเพื่อให้การแลกเปลี่ยนข้อมูลระหว่างเครือข่าย DeviceNet และระบบ 1769 Compact I/O เสร็จสมบูรณ์

กระบวนการทำงาน:

เครือข่าย DeviceNet → อินเทอร์เฟซการสื่อสาร → โปรโตคอล/วงจรควบคุม → 1769 I/O บัส → โมดูล I/O → อุปกรณ์ภาคสนาม

พารามิเตอร์ที่สำคัญ

คำถามที่พบบ่อย

ไตรมาสที่ 1 จะทราบได้อย่างไรว่าทำงานถูกต้องหรือไม่?

คุณสามารถสังเกตไฟแสดงสถานะโมดูลเพื่อตรวจสอบสถานะอุปกรณ์ จากนั้นตรวจสอบการสื่อสารเครือข่าย DeviceNet การแลกเปลี่ยนข้อมูล I/O และข้อมูลการวินิจฉัยเพิ่มเติมที่ฝั่งคอนโทรลเลอร์

ไตรมาสที่ 2 มันเป็นของ CompactLogix CPU หรือไม่

ไม่ Allen Bradley 1769 ADN เป็นอะแดปเตอร์การสื่อสารและไม่ได้รันโปรแกรมหลักของ PLC ส่วนใหญ่จะทำหน้าที่แลกเปลี่ยนข้อมูลระหว่างเครือข่าย DeviceNet และระบบ 1769 I/O

ไตรมาสที่ 3 รองรับเครือข่ายการสื่อสารใดบ้าง?

รองรับเครือข่าย DeviceNet เป็นหลัก และสามารถใช้เป็นอุปกรณ์อะแดปเตอร์ I/O ในเครือข่าย DeviceNet

ไตรมาสที่ 4 จะสื่อสารกับโมดูล 1769 I/O ได้อย่างไร

ตอบ: อะแดปเตอร์แลกเปลี่ยนข้อมูลกับโมดูล I/O ที่ติดตั้งในระบบผ่านโลคัลบัส 1769 Compact I/O จากนั้นสื่อสารกับระบบควบคุมระดับบนผ่านเครือข่าย DeviceNet

คำถามที่ 5 ควรตรวจสอบรายการใดเมื่อมีข้อผิดพลาดในการสื่อสาร?

มุ่งเน้นไปที่แหล่งจ่ายไฟ DeviceNet, สายเคเบิลเครือข่าย, ที่อยู่โหนด, อัตรารับส่งข้อมูล, เทอร์มินัลเครือข่าย, ตัวเชื่อมต่อ และสถานะการติดตั้งของโมดูล 1769 I/O

กระบวนการตรวจสอบ

1. การตรวจสอบรูปลักษณ์ → ตรวจสอบว่าเปลือก อินเทอร์เฟซ สกรู และฉลากอยู่ในสภาพดีหรือไม่

2. การตรวจสอบรุ่น → ยืนยันว่ารุ่นป้ายชื่อ ซีรีส์ และข้อมูลอื่นๆ สอดคล้องกับคำสั่งซื้อ

3. การทดสอบกำลัง → ตรวจสอบไฟแสดงสถานะและสถานะการทำงานของโมดูล

4. การทดสอบการสื่อสาร → เข้าถึงเครือข่าย DeviceNet เพื่อยืนยันว่าการสื่อสารและการแลกเปลี่ยนข้อมูล I/O เป็นปกติ

5. การตรวจสอบซอฟต์แวร์ → ใช้ซอฟต์แวร์ Rockwell เพื่อตรวจสอบการระบุและสถานะข้อบกพร่องของอุปกรณ์

6. บันทึกผลลัพธ์ → ถ่ายภาพวัตถุวัตถุ ป้ายชื่อ และกระบวนการทดสอบ สร้างบันทึกการตรวจสอบ และบรรจุหีบห่อสินค้าเพื่อจัดส่ง

ทำไมถึงเลือกพวกเรา

การจัดหาชิ้นส่วนอะไหล่อัตโนมัติที่ล้าสมัยทั่วโลก บินเพื่อการผลิตต้นแบบที่ขาดแคลนของแหล่งที่มาหลักโมดูลการสื่อสารวิทยาศาสตร์และเทคโนโลยี ยุติการจำลองและสินค้าตกแต่งใหม่ขาออกอย่างเด็ดเดี่ยว แต่ละรายการสามารถให้บันทึกการทดสอบการตรวจสอบคุณภาพที่สมบูรณ์ รองรับช่องทางการขนส่งระหว่างประเทศหลายช่องทาง และสามารถแนบเอกสารศุลกากรการค้าต่างประเทศครบชุดได้ ด้วยประสบการณ์หลายปีในการจัดหาโครงการในต่างประเทศ บริษัทจึงคุ้นเคยกับมาตรฐานการจัดซื้อชิ้นส่วนอะไหล่ของโรงงานในต่างประเทศและกระบวนการตรวจสอบ ในขณะเดียวกันก็ให้ความช่วยเหลือทางเทคนิคระยะไกล ตอบสนองอย่างรวดเร็วต่อความล้มเหลวฉุกเฉินของอุปกรณ์ในต่างประเทศ และลดเวลาหยุดทำงานและการสูญเสียการผลิตให้เหลือน้อยที่สุด

กระบวนการติดตั้ง

1. การตรวจสอบระบบ → ตรวจสอบว่าโมดูล Allen Bradley 1769 ADN, 1769 I/O และการกำหนดค่าเครือข่าย DeviceNet ตรงกัน

2. ปิดการติดตั้ง → ปิดระบบและติดตั้ง 1769 ADN อย่างถูกต้องกับระบบ 1769 I/O

3. เชื่อมต่อเครือข่าย → เชื่อมต่อสายสื่อสาร DeviceNet และแหล่งจ่ายไฟเครือข่ายตามต้องการ

4. ตรวจสอบการเชื่อมต่อเพื่อให้แน่ใจว่าหัวเข็มขัดการ์ดโมดูล ขั้วต่อ และสายสื่อสารแน่นหนา

5. การตรวจสอบการเปิดเครื่อง → เปิดเครื่อง สังเกตว่าไฟแสดงสถานะเป็นปกติหรือไม่

6. การกำหนดค่าโหนดการสื่อสาร DeviceNet -> พารามิเตอร์การกำหนดค่า และตรวจสอบคอนโทรลเลอร์ด้วยอะแดปเตอร์

7. การทดสอบการทำงานเพื่อตรวจสอบการแลกเปลี่ยนข้อมูล I/O เป็นเรื่องปกติ ยืนยันว่าระบบทำงานได้อย่างเสถียรหลังจากใช้งาน
