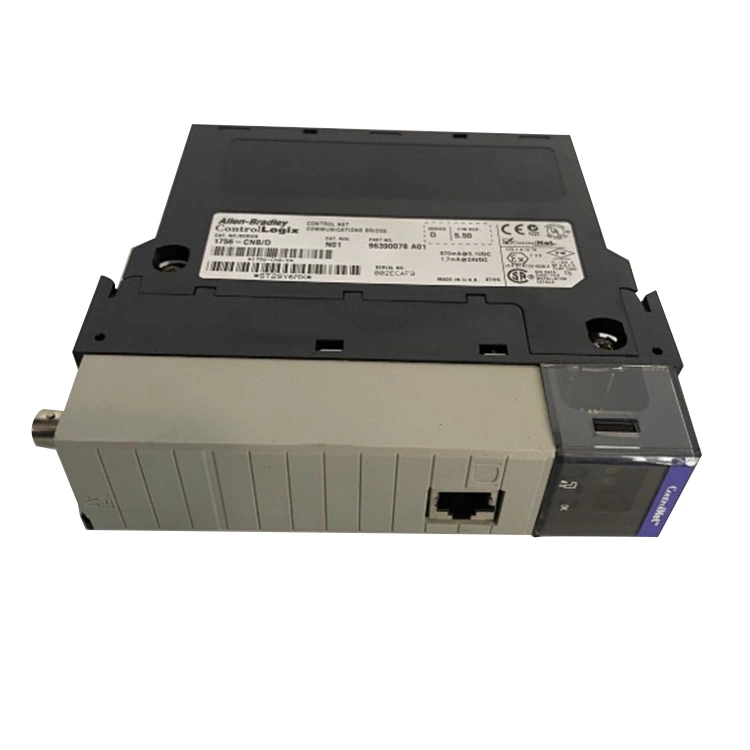

อัลเลน แบรดลีย์ 1756-CNB

ในฐานะซัพพลายเออร์มืออาชีพ เราขอเสนอ Allen Bradley 1756-CNB นี้ให้กับคุณ นี่คือโมดูลอินเทอร์เฟซการสื่อสาร ControlNet ที่ออกแบบมาโดยเฉพาะสำหรับ ControlLogix 5550/5560/5570 และคอนโทรลเลอร์ซีรีส์อื่นๆ ที่ Feimu Technology เราเข้าใจดีว่าแง่มุมที่น่ากังวลที่สุดของเครือข่ายอุตสาหกรรมคือความไม่แน่นอน ความล่าช้าแม้แต่วินาทีเดียวก็อาจทำให้สายการผลิตทั้งหมดหยุดนิ่งได้

ส่งคำถาม

รายละเอียดสินค้า

บริษัท Feimu Technology ได้เปิดตัวโมดูลที่จำเป็นแก่พันธมิตรระบบอัตโนมัติทางอุตสาหกรรมในต่างประเทศเมื่อเร็ว ๆ นี้ ดังที่ทุกคนที่ใช้ PLC ของ Rockwell รู้ดีว่า หากจำเป็นต้องสร้างการเชื่อมต่อที่รวดเร็วและเชื่อถือได้สูงระหว่างแร็คต่างๆ หรือระหว่างตัวควบคุมและ IO ระยะไกล ControlNet บัสก็เป็นตัวเลือกที่ดี และโมดูลนี้เป็นหัวใจหลักในการบรรลุเป้าหมายนี้ ในฐานะซัพพลายเออร์อะไหล่มืออาชีพ เราขอแนะนำบริดจ์ที่ทนทานและเสถียรอย่างยิ่งนี้ให้กับคุณ เพื่อให้แน่ใจว่าอุปกรณ์ทั้งหมดของคุณทำงานได้อย่างราบรื่นในบัสเดียว และการส่งข้อมูลราบรื่นและเชื่อถือได้

ผลงานเป็นยังไงบ้าง?

ประสิทธิภาพของ Allen Bradley 1756-CNB นี้ค่อนข้างแข็งแกร่ง มีปริมาณข้อมูลสูงและสามารถส่งทั้งสัญญาณควบคุมและข้อมูลโดยใช้เวลาที่สูงมากบนบัสเดียวกัน ความเร็วในการสื่อสารสามารถปรับได้และสามารถปรับให้เข้ากับ 5M ซึ่งเป็นการส่งข้อมูลความเร็วสูงพิเศษหรือความเร็วที่ช้าลงโดยมีความยืดหยุ่นสูง ที่มั่นใจที่สุดคือความแน่นอน ในเครือข่าย ControlNet รับประกันว่าข้อมูลจะถูกส่งภายในเวลาที่กำหนดอย่างแน่นอนและจะไม่ล่าช้าเหมือน Ethernet ทั่วไปเนื่องจากความแออัดซึ่งเป็นสิ่งสำคัญอย่างยิ่งสำหรับการควบคุมความปลอดภัย

พารามิเตอร์

ซีรี่ส์ผลิตภัณฑ์	อัลเลน-แบรดลีย์ 1756-CNB
ประเภทการสื่อสาร	โมดูลการสื่อสาร ControlNet
จำนวนพอร์ต	2 x พอร์ต BNC (รองรับระบบสำรอง)
อัตราการสื่อสาร	5Mbps
เชื่อมต่อโหนดแล้ว	มากถึง 99 โหนด
แบ็คเพลนปัจจุบัน	1.2 แอมป์ @ 5V ดีซี
อุณหภูมิในการทำงาน	0°C ถึง 60°C (32°F ถึง 140°F)

ข้อดีของผลิตภัณฑ์ในด้านใดบ้าง?

ชิ้นส่วนถอดแยกชิ้นส่วนที่ขายหลายชิ้นมีสวิตช์ที่อยู่สีแดงหลวม ติดขัด หรือแม้แต่ขาดฝาครอบกันฝุ่น ที่นี่ ก่อนจัดส่ง เราจะใช้สารทำความสะอาดระดับมืออาชีพเพื่อเช็ดเปลือกนอกให้สะอาด เพื่อให้มั่นใจว่ามองเห็นฉลากได้ชัดเจน นอกจากนี้ เราจะตรวจสอบสวิตช์แบบหมุนอย่างรอบคอบเพื่อให้แน่ใจว่าแต่ละตำแหน่งสามารถทำงานได้อย่างถูกต้อง ทำให้สะดวกเป็นพิเศษสำหรับคุณในการตั้งค่าที่อยู่โหนดในสถานที่

ข้อมูลพื้นฐานเกี่ยวกับ ControlNet – เหตุใดจึงยังมีความสำคัญ

ControlNet เป็นโปรโตคอลเครือข่ายที่กำหนด ControlNet ต่างจากอีเทอร์เน็ตมาตรฐานตรงที่รับประกันการส่งข้อมูลภายในเวลาที่กำหนด นี่เป็นสิ่งจำเป็นสำหรับการใช้งานที่มีความสำคัญต่อความปลอดภัยและการควบคุมการเคลื่อนไหว

คุณสมบัติที่สำคัญของ ControlNet:

การสื่อสารที่กำหนด:ข้อมูลจะถูกส่งภายในระยะเวลารับประกัน ไม่มีการชนกัน ไม่มีความล่าช้า
การสนับสนุนสื่อซ้ำซ้อน:1756-CNB มีพอร์ต BNC สองพอร์ต ใช้ทั้งสองอย่างสำหรับการเดินสายซ้ำซ้อน หากสายเคเบิลเส้นหนึ่งล้มเหลว การสื่อสารจะดำเนินต่อไปบนสายเคเบิลเส้นที่สอง
ระยะทางไกล:สูงถึง 1,000 เมตรต่อส่วน สูงถึง 5,000 เมตรพร้อมทวนสัญญาณ
ข้อมูลที่กำหนดเวลาไว้และไม่ได้กำหนดเวลาไว้:ข้อมูลการควบคุมที่สำคัญใช้การสื่อสารตามกำหนดเวลา ข้อมูลที่ไม่สำคัญ (เช่น ข้อความ HMI) ใช้การสื่อสารที่ไม่ได้กำหนดเวลา

เหตุใดจึงยังคงใช้ ControlNet:

โรงงานขนาดใหญ่หลายแห่งติดตั้ง ControlNet ในช่วงปี 2000 การเปลี่ยนเครือข่ายทั้งหมดมีราคาแพง
การควบคุมกระบวนการและการควบคุมการเคลื่อนไหวมักต้องมีการสื่อสารตามที่กำหนด
ControlNet ให้การป้องกันเสียงรบกวนได้ดีกว่าอีเธอร์เน็ตในสภาพแวดล้อมที่มี EMI สูง
1756-CNB ใช้ในระบบที่มีอยู่ โดยทั่วไประบบใหม่จะใช้อีเทอร์เน็ต/IP แต่ระบบเก่าจำเป็นต้องมีชิ้นส่วนทดแทน

การวางแผนเครือข่าย – โหนด ความยาวสายเคเบิล และตัวทวนสัญญาณ

การวางแผนเครือข่ายที่เหมาะสมเป็นสิ่งสำคัญสำหรับการดำเนินงาน ControlNet ที่เชื่อถือได้ ใช้แนวทางเหล่านี้เพื่อวางแผนเครือข่ายของคุณ

พารามิเตอร์	ขีดจำกัด	ผลที่ตามมาของการเกิน
โหนดต่อเครือข่าย	สูงสุด 99	เวลาอัพเดตเครือข่ายเพิ่มขึ้น โหนดอาจหมดเวลา
ความยาวสายเคเบิลต่อส่วน	1,000 เมตร (RG-6)	การลดทอนสัญญาณ ข้อผิดพลาดในการสื่อสาร
รีพีทเตอร์ต่อเครือข่าย	สูงสุด 5	สัญญาณล่าช้า ความไม่เสถียรของเครือข่าย
เวลาอัปเดตเครือข่าย (NUT)	2ms ถึง 100ms	Short NUT ช่วยลดแบนด์วิธข้อมูลที่มีอยู่ Long NUT ทำให้การตอบสนองของการควบคุมช้าลง
เทอร์มิเนเตอร์	ต้องใช้ 2 อัน (ปลายทั้งสองข้าง)	การสะท้อนสัญญาณ การสื่อสารล้มเหลว

ประเภทสายเคเบิลที่แนะนำ:

ใช้สายโคแอกเซียล RG-6 (75Ω) สำหรับ ControlNet
แนะนำให้ใช้ Belden 88760 หรือเทียบเท่า
อย่าใช้สายเคเบิล RG-58 (50Ω) ทำให้เกิดการสะท้อนของสัญญาณ
ยุติปลายทั้งสองด้วยเทอร์มิเนเตอร์75Ω ใช้ Allen Bradley 1786-TCT หรือเทียบเท่า

ตัวอย่างปัญหาภาคสนาม:ลูกค้าใช้สายเคเบิล RG-58 บนเครือข่าย ControlNet ระบบมีข้อผิดพลาดในการสื่อสารเป็นระยะๆ โมดูลจะหลุดออกจากเครือข่ายแบบสุ่ม สาเหตุ: ความต้านทานของสายเคเบิลไม่ตรงกัน แก้ไข: เปลี่ยนสายเคเบิลทั้งหมดด้วย RG-6 ยุติลงทั้ง 2 ข้าง การสื่อสารมีเสถียรภาพทันที

ความเข้ากันได้ของเวอร์ชันเฟิร์มแวร์

Allen Bradley 1756-CNB มีเฟิร์มแวร์เวอร์ชันที่แตกต่างกัน เวอร์ชันเก่าอาจไม่ทำงานกับซอฟต์แวร์ RSLogix 5000 รุ่นใหม่ ตรวจสอบความเข้ากันได้ของเฟิร์มแวร์ก่อนการติดตั้ง

เวอร์ชั่นเฟิร์มแวร์	เวอร์ชัน RSLogix 5000 ที่เข้ากันได้	หมายเหตุ
เวอร์ชัน 1.x	RSLogix 5000 v10 หรือเก่ากว่า	เก่ามาก. อาจไม่ทำงานกับเวอร์ชันที่ใหม่กว่า
เวอร์ชัน 2.x	RSLogix 5000 v11 ถึง v15	ความเข้ากันได้จำกัด
เวอร์ชัน 3.x	RSLogix 5000 v16 ถึง v19	ใช้กันอย่างแพร่หลาย เข้ากันได้ดี.
เวอร์ชัน 4.x	RSLogix 5000 v20 ขึ้นไป	ที่แนะนำ. เข้ากันได้ดีที่สุดกับซอฟต์แวร์ใหม่

Feimu ทำอะไรก่อนจัดส่ง:

1756-CNB แต่ละตัวได้รับการทดสอบบนเครือข่ายทดสอบ ControlNet
เวอร์ชันเฟิร์มแวร์ได้รับการตรวจสอบและบันทึกแล้ว
หากลูกค้าระบุเวอร์ชันเฟิร์มแวร์ที่ต้องการ เราจะตรวจสอบก่อนจัดส่ง
หากเฟิร์มแวร์เก่าเกินไปสำหรับระบบของลูกค้า เราขอแนะนำโมดูลสำรอง (1756-CNBR หรือ 1756-ENBT)

หมายเหตุการอัพเกรดเฟิร์มแวร์:ไม่สามารถอัพเกรดเฟิร์มแวร์ 1756-CNB ในภาคสนามได้ มันถูกเบิร์นเข้าไปในโมดูลที่โรงงาน วิธีเดียวที่จะได้เวอร์ชันที่ใหม่กว่าคือการซื้อโมดูลที่มีเฟิร์มแวร์ที่ใหม่กว่า Feimu สามารถช่วยระบุเวอร์ชันที่ถูกต้องสำหรับระบบของคุณได้

การตั้งค่าที่อยู่โหนดและข้อผิดพลาดทั่วไป

1756-CNB มีสวิตช์แบบหมุนสองตัวที่แผงด้านหน้า สิ่งเหล่านี้ตั้งค่าที่อยู่โหนด การตั้งค่าที่อยู่โหนดที่ถูกต้องเป็นสิ่งจำเป็นสำหรับการทำงานของเครือข่าย

การตั้งค่าที่อยู่โหนด:

สวิตช์แบบหมุนสองตัวมีป้ายกำกับว่า "TENS" และ "UNITS"
สวิตช์ TENS ตั้งค่าหลักสิบ (0-9)
สวิตช์ UNITS จะตั้งค่าตัวเลขหลักหน่วย (0-9)
ที่อยู่โหนดที่ถูกต้อง: 1 ถึง 99
โหนด 0 สงวนไว้สำหรับเครือข่ายหลัก (ตัวกำหนดเวลา)

ข้อผิดพลาดทั่วไป:

การตั้งค่าสวิตช์ทั้งสองเป็น 0:สิ่งนี้ไม่ถูกต้อง ไม่อนุญาตให้ใช้โหนด 0 สำหรับโมดูล I/O
ที่อยู่ซ้ำ:สองโมดูลที่มีที่อยู่โหนดเดียวกันบนเครือข่ายเดียวกันทำให้เกิดข้อผิดพลาดในการสื่อสาร
ลืมตั้งสวิตช์:โมดูลใช้ที่อยู่เริ่มต้นหากไม่ได้ตั้งค่าสวิตช์ ค่าเริ่มต้นคือ 0 ซึ่งไม่ถูกต้อง
การเปลี่ยนที่อยู่ขณะขับเคลื่อน:สวิตช์แบบหมุนจะถูกอ่านเมื่อเปิดเครื่อง การเปลี่ยนแปลงในขณะที่โมดูลเปิดอยู่จะไม่เปลี่ยนที่อยู่ ปิดและเปิดใหม่หลังจากเปลี่ยน

แนวทางปฏิบัติที่แนะนำ:

วางแผนที่อยู่โหนดทั้งหมดก่อนการติดตั้ง
เขียนที่อยู่โหนดบนโมดูลด้วยเครื่องหมายถาวร ซึ่งจะช่วยบำรุงรักษาในอนาคต
ปิดแชสซีก่อนที่จะเปลี่ยนที่อยู่โหนด
ปล่อยให้โหนด 0 ไว้สำหรับตัวกำหนดตารางเวลาเครือข่ายเสมอ

ไฟ LED แสดงสถานะโมดูลและการวินิจฉัย

1756-CNB มี LED หลายดวงที่แผงด้านหน้า สิ่งเหล่านี้ให้ข้อมูลสถานะได้ทันทีโดยไม่ต้องใช้เทอร์มินัลการเขียนโปรแกรม

นำ	สถานะ	ความหมาย	การกระทำ
สปป	สีเขียว	โมดูลขับเคลื่อนและใช้งานได้ตามปกติ	ไม่จำเป็นต้องดำเนินการใดๆ
สปป	ปิด	ไม่มีไฟฟ้าเข้าโมดูล	ตรวจสอบกำลังของแชสซี ตรวจสอบว่าได้ใส่โมดูลแล้ว
ตกลง	สีเขียว	โมดูลทำงานอยู่ ไม่มีข้อบกพร่อง	ไม่จำเป็นต้องดำเนินการใดๆ
ตกลง	สีแดง	โมดูลผิดพลาด ความล้มเหลวของฮาร์ดแวร์หรือข้อผิดพลาดในการกำหนดค่า	ใส่โมดูลกลับเข้าไปใหม่ หากสีแดงยังคงอยู่ ให้เปลี่ยนโมดูล
ตกลง	กระพริบ	โมดูลอยู่ในโหมดการกำหนดค่า	ดาวน์โหลดการกำหนดค่าจาก RSLogix 5000
ช.เอ	สีเขียว	ช่อง A ใช้งานอยู่ การสื่อสารผ่านเครือข่ายในปัจจุบัน	ไม่จำเป็นต้องดำเนินการใดๆ
ช.เอ	สีเหลือง	คำเตือนการสื่อสารช่อง A	ตรวจสอบสายเคเบิล ตรวจสอบเทอร์มิเนเตอร์ ตรวจสอบเสียงรบกวน
ช.เอ	สีแดง	ช่อง A ผิดพลาดในการสื่อสาร	ตรวจสอบการเชื่อมต่อสายเคเบิล ตรวจสอบการสิ้นสุด เปลี่ยนสายเคเบิลหากเสียหาย
ช.บี	เช่นเดียวกับ CH A	สถานะช่อง B	การกระทำเช่นเดียวกับ CH A

การตรวจสอบความถูกต้องของผลิตภัณฑ์

โมดูล Allen Bradley 1756-CNB มักเป็นของปลอม ใช้การตรวจสอบเหล่านี้เพื่อตรวจสอบความถูกต้อง

สีแผงด้านหน้า:โมดูลของแท้ใช้สีเบจ-เทาเฉพาะซึ่งสอดคล้องกับกลุ่มผลิตภัณฑ์ ControlLogix สินค้าลอกเลียนแบบมักมีเฉดสีหรือผิวมันวาวที่แตกต่างกัน
คุณภาพฉลาก:ฉลากของแท้มีการพิมพ์ถาวรโดยมีหมายเลขรุ่น 1756-CNB มองเห็นได้ชัดเจน ฉลากลอกเลียนแบบมักมีข้อความไม่ชัดหรือลอกที่ขอบ
คุณภาพของสวิตช์โรตารี:สวิตช์โรตารีของแท้มีความแน่นหนาและมีดีเทนท์เป็นบวก ของปลอมมักจะมีสวิตช์ที่หลวมหรือเหนียว
คุณภาพพอร์ต BNC:พอร์ต BNC ของแท้เป็นแบบเคลือบทองและสายเคเบิลพอดีอย่างแน่นหนา ของปลอมมักจะใช้ขั้วต่อคุณภาพต่ำที่หลวม
น้ำหนักโมดูล:ของแท้ 1756-CNB หนักประมาณ 0.35 กก. ของปลอมมักจะรู้สึกเบากว่า
สติ๊กเกอร์เฟิร์มแวร์:โมดูลของแท้จะมีสติกเกอร์ขนาดเล็กแสดงเวอร์ชันเฟิร์มแวร์ ของปลอมมักจะไม่มีสติกเกอร์นี้

หากโมดูลแสดงไฟ LED OK สีแดงหลังจากการกำหนดค่าที่เหมาะสม ให้สงสัยว่าเป็นของปลอม ติดต่อ Feimu Technology พร้อมรูปถ่ายเพื่อตรวจสอบยืนยัน

เกี่ยวกับเฟย์มู เทคโนโลยี

Feimu Technology ดำเนินงานจากเมือง Jiangmen มณฑลกวางตุ้ง ประเทศจีน บริษัทก่อตั้งขึ้นในปี 2548 และจำหน่ายส่วนประกอบระบบอัตโนมัติให้แก่ลูกค้าในกว่า 30 ประเทศ

ปีที่ดำเนินการ:20 ปี ณ ปี 2025
คลังสินค้า:2,000+ ตารางเมตร ควบคุมอุณหภูมิ ความชื้นคงต่ำกว่า 60%
รายการสิ่งของ:SKU ที่ใช้งานอยู่มากกว่า 5,000 รายการ ประกอบด้วยโมดูล ControlLogix, CompactLogix, SLC 500 และ POINT I/O
แบรนด์ที่ดำเนินการ:อัลเลน แบรดลีย์, ซีเมนส์, จีอี, ชไนเดอร์
ตลาดส่งออก:ยุโรป, อเมริกาเหนือ, อเมริกาใต้, ตะวันออกกลาง, เอเชียตะวันออกเฉียงใต้ กว่า 30 ประเทศ
การทดสอบสำหรับ 1756-CNB:แต่ละโมดูลได้รับการตรวจสอบด้วยสายตา ตรวจสอบสวิตช์โรตารีเพื่อการทำงานที่ราบรื่น ตรวจสอบพอร์ต BNC แล้ว โมดูลเปิดใช้งานในแชสซีทดสอบ ControlLogix ตกลง LED ตรวจสอบแล้ว ทดสอบการสื่อสารด้วยสายเคเบิลทดสอบและเครื่องวิเคราะห์เครือข่าย เวอร์ชันเฟิร์มแวร์ได้รับการตรวจสอบและบันทึกแล้ว การทดสอบการเบิร์นอินตลอด 24 ชั่วโมง
การรับประกัน:12 เดือนนับจากวันที่จัดส่ง ครอบคลุมข้อบกพร่องในการผลิต ไม่ครอบคลุมถึงความเสียหายของสายเคเบิล แรงดันไฟฟ้าเกิน ความเสียหายทางกายภาพ หรือความเสียหายจากน้ำ

ข้อมูลการติดต่อ:
อีเมล์: sales@feimutech.com
วอทส์แอพ: +86 13358323579
เว็บไซต์: www.feimuplc.com
เวลาตอบสนอง: ภายใน 24 ชั่วโมง โดยทั่วไปคำถามทางเทคนิคจะตอบภายใน 12 ชั่วโมง รวมหมายเลขซีเรียลของโมดูลและเวอร์ชันเฟิร์มแวร์เมื่อทำการติดต่อ
