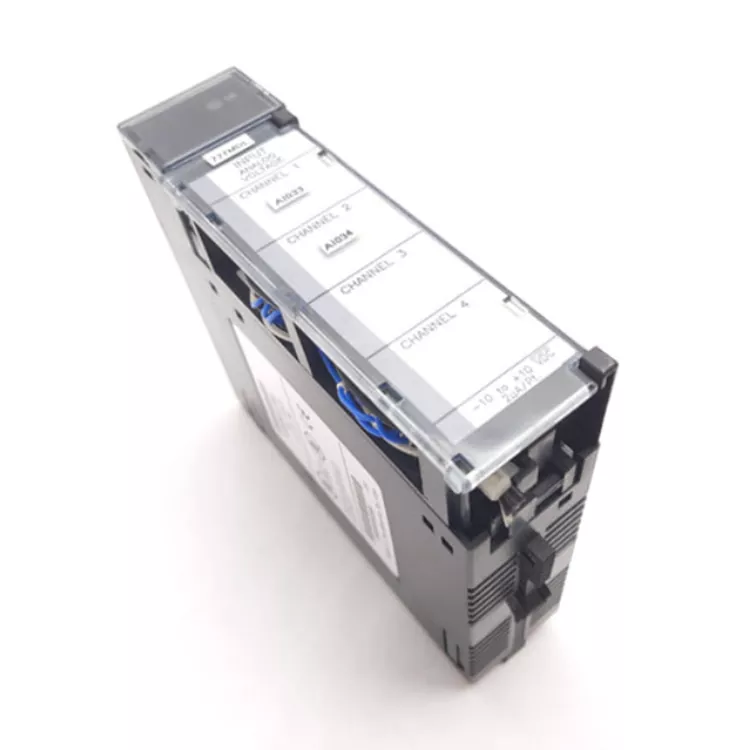

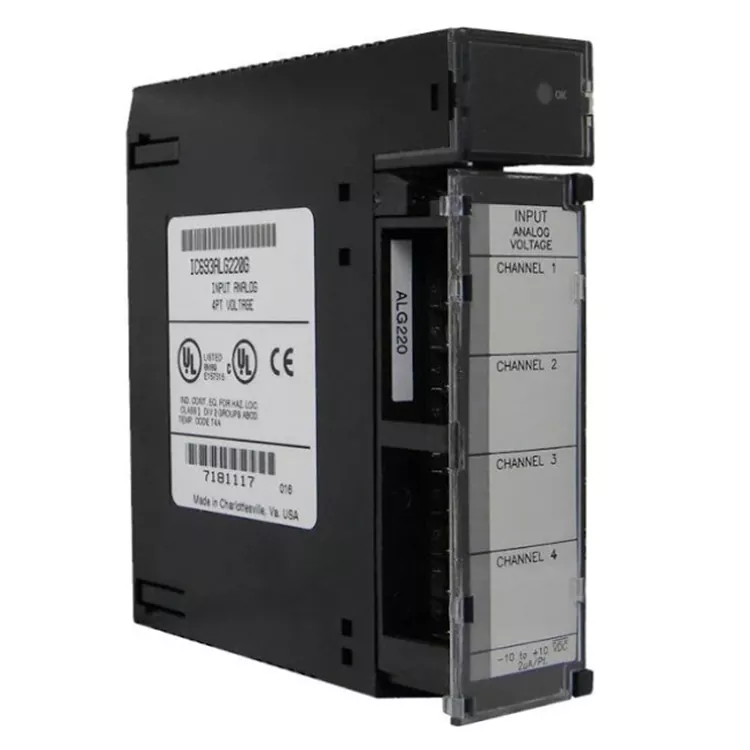

จีอี ฟานุค IC693ALG220

GE Fanuc IC693ALG220 เป็นโมดูลอินพุตอะนาล็อกประเภทแรงดันไฟฟ้า 4 ช่องสัญญาณที่ออกแบบมาโดยเฉพาะสำหรับ Series 90-30 PLC ประกอบด้วยหน่วยแปลงแอนะล็อกเป็นดิจิทัลความแม่นยำสูง 12 บิต และการออกแบบการกรองฮาร์ดแวร์ 17Hz ซึ่งช่วยให้โมดูลนี้รวบรวมแรงดันและกระแสแอนะล็อกจากไซต์งานอุตสาหกรรมได้อย่างแม่นยำ

โมดูลนี้มีข้อได้เปรียบ เช่น ความแม่นยำสูง ความเสถียรสูง และความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง คุณสมบัติเหล่านี้ทำให้มีการใช้กันอย่างแพร่หลายในสถานการณ์ต่างๆ เช่น วิศวกรรมเคมี เครื่องจักร HVAC และสายการผลิตอัตโนมัติ ซึ่งสามารถรวบรวมสัญญาณการตรวจจับอะนาล็อกทางอุตสาหกรรมต่างๆ ได้อย่างแม่นยำ เช่น ความดัน ระดับของเหลว อุณหภูมิ การกระจัด และการตอบสนองความถี่ และตอบสนองความต้องการในการตรวจสอบสัญญาณของระบบอัตโนมัติขนาดเล็กและขนาดกลางส่วนใหญ่

หากคุณต้องการโซลูชันการจัดหาปริมาณอะนาล็อกทางอุตสาหกรรมที่มีความหนาแน่นสูงที่ครบถ้วนและเชื่อถือได้ โปรดติดต่อ Feimu Technology เรามีสต็อกสินค้าและสามารถจัดหาให้กับคุณได้

ข้อดีของผลิตภัณฑ์

GE Fanuc IC693ALG220 เป็นโมดูลอินพุตแบบอะนาล็อกประเภทแรงดันไฟฟ้า 4 ช่อง มีข้อดีดังต่อไปนี้:

1. ความเสถียรสูง: มีการแยกไฟฟ้า 1500VAC ต้านทานลูปกราวด์และการรบกวนไฟกระชากได้อย่างมีประสิทธิภาพ เป็นไปตามมาตรฐาน EMC อุตสาหกรรมและมาตรฐานแผ่นดินไหว รองรับการทำงานที่อุณหภูมิกว้าง และเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อนและรุนแรง

2. ความเข้ากันได้กว้าง: ติดตั้ง ADC 12 บิตสำหรับการแปลงแอนะล็อกเป็นดิจิทัลที่มีความแม่นยำสูง มีการกรองฮาร์ดแวร์ในตัว ทนต่อการรบกวนความถี่สูง และมีความเป็นเส้นตรงที่ยอดเยี่ยม รองรับสัญญาณแรงดันไฟฟ้า -10V ถึง +10V และตัวต้านทานภายนอกสามารถเข้ากันได้กับเครื่องส่งสัญญาณสากล 4-20mA เหมาะสำหรับสถานการณ์การรับปริมาณอะนาล็อกทางอุตสาหกรรมส่วนใหญ่

3. ไม่ต้องกังวลเรื่องการเปลี่ยน: มีเอกสารทางเทคนิคและกรณีการใช้งานที่หลากหลาย เหมาะสำหรับการซ่อมอุปกรณ์เก่า การอัพเกรดระบบ และสถานการณ์การเปลี่ยนอะไหล่ พร้อมการใช้งานจริงที่แข็งแกร่งอย่างยิ่ง

4. ความเข้ากันได้สูง: เข้ากันได้กับ PLC ซีรีส์ GE 90-30 โดยมีขนาดเล็กต่อช่อง การสอบเทียบจากโรงงานไม่มีการดีบัก การเขียนโปรแกรมและการเดินสายทำได้ง่าย และสามารถใช้งานได้อย่างรวดเร็ว

ฟิลด์แอปพลิเคชัน

ในไซต์งานอุตสาหกรรม การรับสัญญาณอะนาล็อกของเซ็นเซอร์ต่างๆ ถูกนำมาใช้กันอย่างแพร่หลายในสาขาต่างๆ เช่น อุปกรณ์เครื่องกล วิศวกรรมเคมี การบำบัดน้ำ HVAC อุปกรณ์เก่าทางโลหะวิทยา และสายการผลิตอัตโนมัติ

สามารถรวบรวมสัญญาณจากเครื่องส่งสัญญาณความดัน ระดับของเหลว อุณหภูมิ การกระจัด อัตราการไหล ฯลฯ และยังสามารถรับสัญญาณแรงดันไฟฟ้าแบบอะนาล็อกตั้งแต่ 10V ถึง +10V จากตัวแปลงความถี่และโพเทนชิโอมิเตอร์ มีการใช้กันอย่างแพร่หลายในการตรวจสอบสถานะอุปกรณ์ การรวบรวมข้อมูลกระบวนการ การตรวจสอบพารามิเตอร์กระบวนการ และโครงการปรับปรุงระบบอัตโนมัติเก่าสำหรับชิ้นส่วนอะไหล่ของ GE Fanuc IC693ALG220

เทคโนโลยี/กระบวนการ

GE Fanuc IC693ALG220 ผลิตขึ้นโดยใช้เทคโนโลยีบอร์ดการ์ดระดับอุตสาหกรรม ใช้ PCB หลายชั้นที่สามารถทนต่อทั้งอุณหภูมิสูงและต่ำ พร้อมการเดินสายแยกสำหรับวงจรอนาล็อกและดิจิตอล และการเคลือบป้องกันการกัดกร่อนสามชั้น โดยจะเลือกดริฟท์ที่อุณหภูมิต่ำและส่วนประกอบที่มีความแม่นยำสูง ติดตั้งวงจรกรองฮาร์ดแวร์ และทำจุดศูนย์เสร็จสิ้นและได้รับการสอบเทียบที่โรงงาน

มีการติดตั้งอุปกรณ์แยกกระแสไฟขนาด 1500VAC เพื่อให้เกิดการแยกระหว่างฝั่งสัญญาณและฝั่งลอจิก นอกจากนี้ยังจับคู่กับแคลมป์เสริมและขั้วต่อแบบกดสกรูเพื่อต้านทานแรงกระแทกและป้องกันการคลายตัว เครื่องจักรทั้งหมดผ่านการทดสอบจากโรงงานหลายแห่ง รวมถึงการหมุนเวียนที่อุณหภูมิสูงและต่ำ ความต้านทานแรงดัน ความแม่นยำ และ EMC

ผลิตภัณฑ์ นี้เป็นรุ่นที่เลิกผลิตแล้วและไม่มีเทคโนโลยีการยึดพื้นผิวที่มีความหนาแน่นสูงที่ทันสมัย การได้มาของสัญญาณปัจจุบันต้องใช้ตัวต้านทาน 250Ω ภายนอก

พารามิเตอร์

สิ่งที่ Feimu ทำ

Feimu Technology ไม่จัดส่งโมดูลที่ยังไม่ผ่านการทดสอบ IC693ALG220 แต่ละตัวต้องผ่านกระบวนการตรวจสอบต่อไปนี้ก่อนออกจากคลังสินค้าของเรา

การตรวจสอบด้วยสายตา: ตรวจสอบสีของแผงแล้ว ตรวจสอบป้ายกำกับแล้ว ตรวจสอบสกรูขั้วต่อเทอร์มินัลเพื่อการทำงานที่ราบรื่น

การทดสอบการเปิดเครื่อง: โมดูลที่ติดตั้งในแชสซีทดสอบ Series 90-30 โมดูลที่ PLC ยอมรับ

การทดสอบช่องสัญญาณ: ทั้ง 4 ช่องทดสอบด้วยสัญญาณแรงดันไฟฟ้า ±10V การอ่านได้รับการตรวจสอบเพื่อความถูกต้อง

การทดสอบการแยก: ตรวจสอบการแยก 1500VAC ระหว่างฝั่งสนามและฝั่งลอจิกแล้ว

การทดสอบ LED: ไฟ LED แสดงสถานะโมดูลได้รับการตรวจสอบการทำงานที่ถูกต้อง

บรรจุภัณฑ์: โมดูลวางอยู่ในถุงป้องกันไฟฟ้าสถิต ปิดผนึกด้วยกล่องโฟม มีป้ายกำกับหมายเลขโมดูลและวันที่ทดสอบ

คำถามที่พบบ่อย

Q1: ช่วงอุณหภูมิในการทำงานคือเท่าไร? ใช้กับตู้ที่มีอุณหภูมิสูงได้หรือไม่?

อุณหภูมิในการทำงาน: 25°C~+70°C อุณหภูมิภายในตู้ต้องไม่เกิน 70°C อุณหภูมิที่มากเกินไปจะทำให้ความแม่นยำในการสุ่มตัวอย่างลดลง

Q2: ช่องต่างๆ แยกออกจากกันหรือไม่?

ไม่มีการแยกระหว่างช่องสัญญาณ เฉพาะด้านสัญญาณของสนามและด้านลอจิกของบอร์ด PLC เท่านั้นที่มีการแยก 1500VAC หลายช่องสัญญาณใช้เทอร์มินัล COM ร่วมกัน

คำถามที่ 3: โมดูลจำเป็นต้องมีจัมเปอร์การตั้งค่าฮาร์ดแวร์หรือไม่

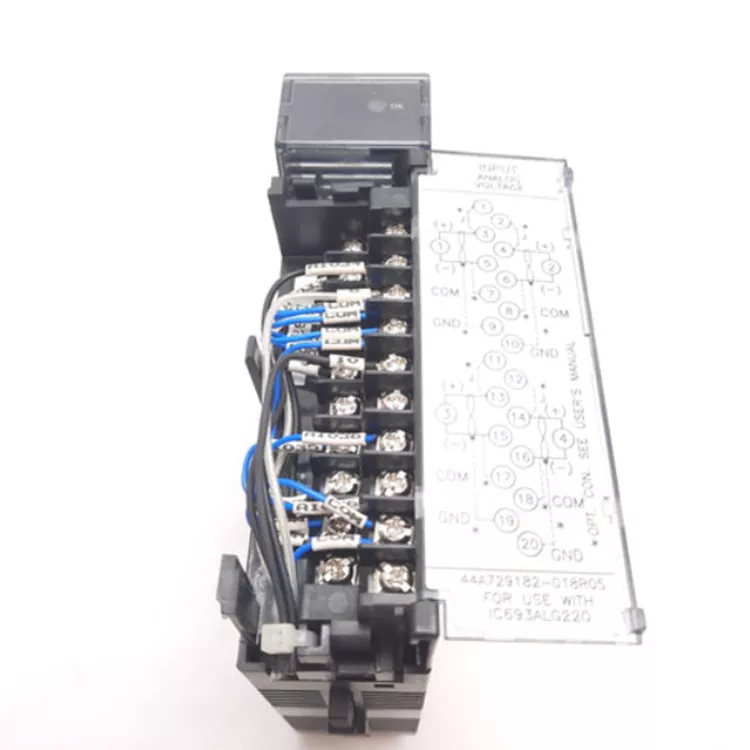

IC693ALG220 ไม่มีจัมเปอร์ฮาร์ดแวร์ โหมดแรงดันและกระแสทำได้อย่างสมบูรณ์ผ่านการเดินสายภายนอกและตัวต้านทานภายนอก ตัวโมดูลไม่มีสวิตช์จุ่ม

คำถามที่ 4: ชั้นป้องกันของเครื่องส่งสัญญาณหลายตัวมีการจัดการอย่างไร ควรต่อสายดินทั้งสองด้านหรือปลายด้านเดียว?

สำหรับสายเคเบิลป้องกันสัญญาณแอนะล็อก แนะนำให้ต่อสายดินที่ปลายด้านหนึ่ง ชั้นป้องกันควรต่อสายดินที่ด้านเครื่องส่งสัญญาณเท่านั้น และชั้นป้องกันที่ด้านโมดูลควรปล่อยให้ลอยอยู่ การต่อสายดินที่ปลายทั้งสองข้างทำให้เกิดกราวด์กราวด์ได้ง่าย ทำให้เกิดการเบี่ยงเบนและความผันผวนของค่า
