Feimu Technology ขอเสนอ Allen Bradley 1762-IF4 จะไม่รับผิดชอบในการตรวจสอบสถานะการเปิด-ปิดของสวิตช์ แต่ได้รับการออกแบบมาโดยเฉพาะเพื่ออ่านสัญญาณที่เปลี่ยนแปลงอย่างต่อเนื่อง เช่น ค่าที่ส่งโดยเครื่องส่งสัญญาณแรงดัน หรือการอ่านค่าที่แสดงโดยเกจวัดอุณหภูมิ หากอุปกรณ์ของคุณจำเป็นต้องทราบความดันหรืออุณหภูมิในปัจจุบัน หากไม่มีข้อมูลดังกล่าวก็ไม่สามารถทำได้ เรามีสต็อกเพียงพอที่นี่เพื่อป้องกันไม่ให้คุณไม่ต้องค้นหาโมดูลขนาดเล็กนี้ไปทั่วโลกเมื่อขยายฟังก์ชันการทำงานของอุปกรณ์ของคุณ

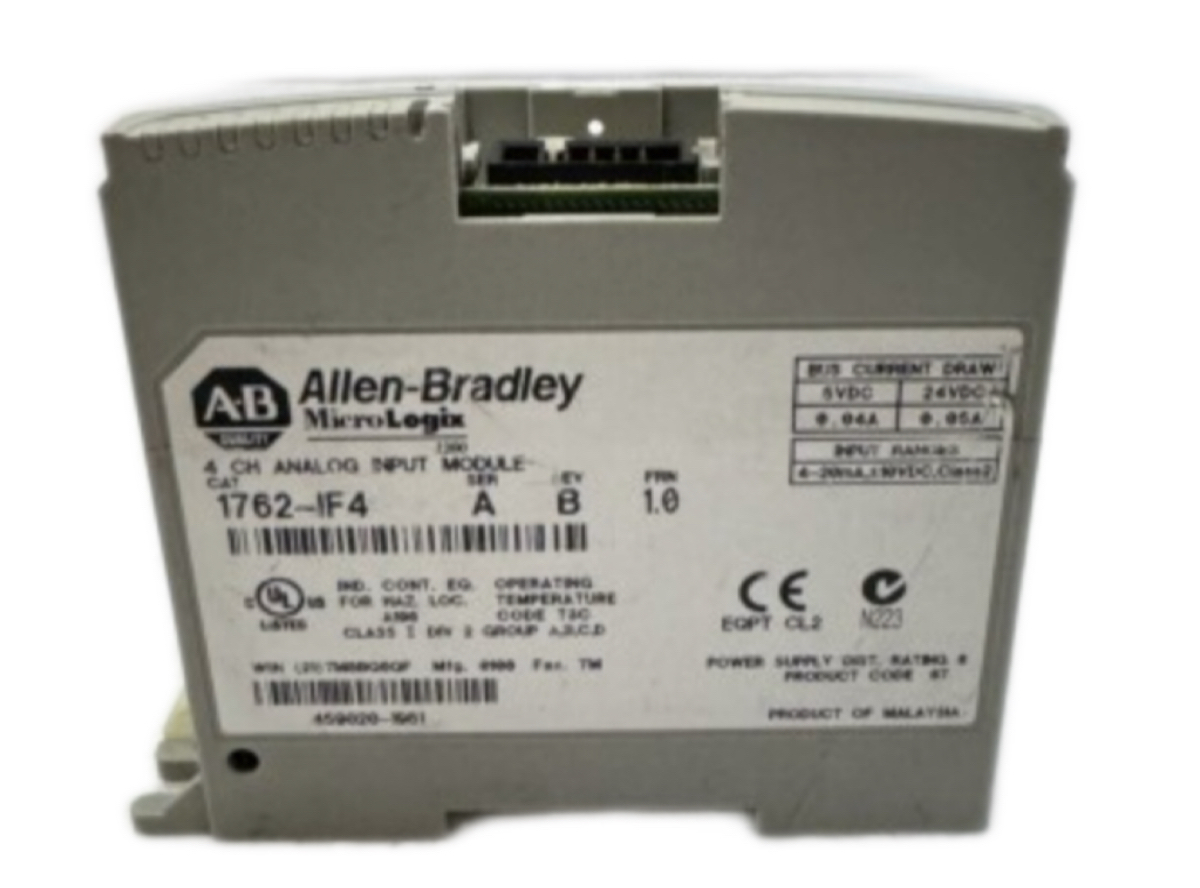

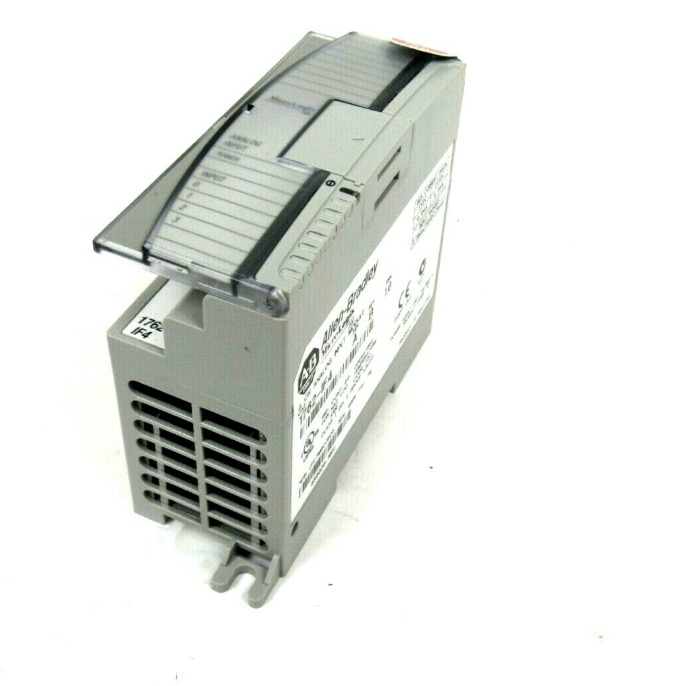

Allen-Bradley 1762-IF4 เป็นโมดูลอินพุตแบบอะนาล็อกดิฟเฟอเรนเชียล 4 ช่องขนาดกะทัดรัด ออกแบบมาเป็นพิเศษสำหรับตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ซีรีส์ MicroLogix 1100, 1200 และ 1400 ช่วยให้สามารถแปลงสัญญาณอะนาล็อกจากเซ็นเซอร์ภาคสนามและเครื่องส่งสัญญาณเป็นสัญญาณดิจิตอล โดยให้ความละเอียด 16 บิตและมีความแม่นยำสูง สามารถกำหนดค่าเป็นโหมดอินพุตกระแสหรือแรงดันไฟฟ้าได้อย่างอิสระผ่านสวิตช์ DIP และรองรับการเดินสายที่ยืดหยุ่นสำหรับเครื่องส่งสัญญาณแบบ 2 สาย 3 สาย หรือ 4 สาย มีการติดตั้งโดยใช้ราง DIN หรือวิธีการติดตั้งแผง สื่อสารกับคอนโทรลเลอร์ผ่านสายแพแบบแบนเฉพาะ ติดตั้งและขยายได้ง่าย และมีขนาดกะทัดรัด ใช้กันอย่างแพร่หลายในการใช้งานทางอุตสาหกรรม เช่น การควบคุมกระบวนการ การเก็บข้อมูล และการตรวจสอบสภาพอุปกรณ์ทางกล
Allen Bradley 1762-IF4 นี้สามารถรับสัญญาณอะนาล็อกได้ 4 สัญญาณพร้อมกัน ไม่ว่าจะเป็นสัญญาณแรงดันหรือสัญญาณกระแส โดยสามารถจัดการทั้งหมดได้ และด้วยซอฟต์แวร์ คุณสามารถตั้งค่าได้ว่าแต่ละกลุ่มจะอยู่ในโหมดแรงดันไฟฟ้าหรือโหมดกระแส ซึ่งมีความยืดหยุ่นมากกว่ามาก ความเร็วในการแปลงค่อนข้างเร็วและมีความแม่นยำเพียงพอ สามารถตอบสนองความต้องการของการวัดทางอุตสาหกรรมทั่วไปได้อย่างเต็มที่ จุดสำคัญที่สุดคือมันมาพร้อมกับฟังก์ชั่นการกรอง ในโรงงานที่สภาพแวดล้อมทางไฟฟ้ามีเสียงดัง สามารถช่วยคุณกรองคลื่นรบกวนที่วุ่นวายเหล่านั้นได้ ทำให้มั่นใจได้ว่าค่าความดันหรืออุณหภูมิที่คุณอ่านจะมีเสถียรภาพและไม่ผันผวน
เมื่อจัดส่งโมดูลอิเล็กทรอนิกส์ขนาดเล็กที่มีความแม่นยำเหล่านี้ ปัญหาที่น่ากังวลที่สุดคือเสาเชื่อมต่ออาจงอหรือหมุดสีทองอาจได้รับความเสียหายจากไฟฟ้าสถิต Feimu Technology มีประสบการณ์ที่ไม่เหมือนใครในด้านนี้ ขั้นแรกเราจะวางถุงป้องกันไฟฟ้าสถิตแบบหนาไว้บนโมดูลนี้ จากนั้นจึงห่อด้วยพลาสติกกันกระแทก และสุดท้ายจะใส่ลงในกล่องกระดาษแข็งหนา ในกล่องเราจะเติมด้วยแผ่นรองเพื่อให้แน่ใจว่าจะไม่สั่นด้วยซ้ำ ไม่ว่าคุณจะจัดส่งไปยังอเมริกาหรือยุโรป หลังจากการเดินทางที่ยากลำบากนี้ บรรจุภัณฑ์ของเรารับประกันได้ว่ายังคงสภาพสมบูรณ์ เมื่อเปิดออกมาขั้วต่อจะยังคงตรงและสามารถติดตั้งเข้ากับเครื่องได้ทันที
Allen Bradley 1762-IF4 เป็นโมดูลอินพุตอนาล็อก 4 ช่องสำหรับซีรีส์ MicroLogix 1100, 1200 และ 1400 โดยจะแปลงสัญญาณแอนะล็อกจากเซนเซอร์ภาคสนามและตัวส่งสัญญาณให้เป็นค่าดิจิทัลสำหรับ PLC
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่นสินค้า | อัลเลน แบรดลีย์ 1762-IF4 |
| ซีรี่ส์ผลิตภัณฑ์ | โมดูลส่วนขยาย MicroLogix |
| จำนวนอินพุต | 4 ช่อง (ส่วนต่าง) |
| ประเภทอินพุต | แรงดันไฟฟ้า (0-10V, ±10V) / กระแส (0-20mA, 4-20mA) |
| ปณิธาน | เครื่องหมายบวก 15 บิต |
| ความแม่นยำ | ±0.1% ของช่วงเต็มที่อุณหภูมิ 25°C |
| ความต้านทานอินพุต | > 10 MΩ (โหมดแรงดันไฟฟ้า) / 250 Ω (โหมดปัจจุบัน) |
| ประเภทการแปลง | การประมาณต่อเนื่อง |
| เวลาอัปเดต | ประมาณ 50ms ต่อช่อง |
| การแยกตัว | ไม่แยก (1762-IF4I ให้การแยก) |
| แบ็คเพลนปัจจุบันวาด | 40mA ที่ 5V DC |
| การกระจายพลังงาน | สูงสุด 1.5W |
| ประเภทการติดตั้ง | ราง DIN หรือแผงยึด |
| ขนาด (กว้าง x สูง x ลึก) | 45 มม. x 100 มม. x 87 มม |
| อุณหภูมิในการทำงาน | 0°ซ ถึง 55°ซ |
| อุณหภูมิในการจัดเก็บ | -40°ซ ถึง 85°ซ |
| ความชื้นสัมพัทธ์ | 5% ถึง 95% (ไม่ควบแน่น) |
| การรับรอง | คูลัส, CE |
1762-IF4 รองรับทั้งอินพุตแรงดันและกระแส แต่ละช่องสามารถกำหนดค่าได้อย่างอิสระผ่านสวิตช์ DIP บนโมดูล
| โหมดอินพุต | การตั้งค่าสวิตช์ DIP | ช่วงอินพุต | การใช้งานทั่วไป |
|---|---|---|---|
| แรงดันไฟฟ้า | เปิดสวิตช์ | 0-10V หรือ ± 10V | เครื่องส่งสัญญาณความดัน เซ็นเซอร์ตำแหน่ง |
| ปัจจุบัน | ปิดสวิตช์ | 0-20mA หรือ 4-20mA | เครื่องส่งอุณหภูมิ, มิเตอร์วัดการไหล |
วิธีการกำหนดค่า:
สายไฟเครื่องส่งสัญญาณ:
1762-IF4 มีสองรุ่น อันหนึ่งไม่แยกออกจากกัน (1762-IF4) อีกอันแยกออก (1762-IF4I) การเปรียบเทียบนี้ช่วยให้คุณเลือกรุ่นที่ถูกต้องสำหรับแอปพลิเคชันของคุณ
| คุณสมบัติ | 1762-IF4 (ไม่แยก) | 1762-IF4I (แยก) |
|---|---|---|
| การแยกช่อง | ไม่มีการแยกระหว่างช่อง | การแยกระหว่างช่องสัญญาณและกราวด์ลอจิก |
| แรงดันไฟฟ้าโหมดทั่วไป | จำกัดอยู่ที่ ±10V | สูงถึง ±400V |
| ภูมิคุ้มกันทางเสียง | เหมาะสำหรับการใช้งานมาตรฐาน | ดีกว่าสำหรับสภาพแวดล้อมที่มีเสียงรบกวนสูง |
| ปัญหากราวด์กราวด์ | ปัญหาที่อาจเกิดขึ้นจากหลายสาเหตุ | การแยกจะช่วยลดลูปกราวด์ |
| ราคา | ต้นทุนที่ต่ำกว่า | ต้นทุนที่สูงขึ้น |
| ดีที่สุดสำหรับ | สภาพแวดล้อมอุตสาหกรรมมาตรฐาน | สภาพแวดล้อมที่มีเสียงดัง เซ็นเซอร์ระยะไกล ความต่างศักย์ของกราวด์ที่แตกต่างกัน |
เมื่อใดควรใช้แต่ละรายการ:
1762-IF4 ส่งคืนการนับดิจิทัลดิบไปยัง PLC การนับเหล่านี้จะต้องปรับขนาดเป็นหน่วยทางวิศวกรรม (เช่น PSI, °C หรือ mA) ในโปรแกรม PLC
ช่วงการนับดิบ:
ตัวอย่างการปรับขนาด (4-20mA ถึง PSI):
1762-IF4 มีไฟ LED แสดงสถานะที่แผงด้านหน้า สิ่งเหล่านี้ให้ข้อมูลสถานะได้ทันทีโดยไม่ต้องใช้เทอร์มินัลการเขียนโปรแกรม
| นำ | สถานะ | ความหมาย | การกระทำ |
|---|---|---|---|
| สปป | สีเขียว | โมดูลขับเคลื่อนและใช้งานได้ตามปกติ | ไม่จำเป็นต้องดำเนินการใดๆ |
| สปป | ปิด | ไม่มีไฟฟ้าเข้าโมดูล | ตรวจสอบพลังงาน MicroLogix ตรวจสอบการเชื่อมต่อสายเคเบิลขยาย |
| CH0 - CH3 | สีเขียว | กำหนดค่าช่องสัญญาณและอ่านได้ตามปกติ | ไม่จำเป็นต้องดำเนินการใดๆ |
| CH0 - CH3 | ปิด | ช่องไม่ได้กำหนดค่าหรือไม่ได้ใช้ | กำหนดค่าช่องสัญญาณใน RSLogix 500 |
| CH0 - CH3 | กระพริบ | สัญญาณอินพุตอยู่นอกช่วง | ตรวจสอบสายไฟเซ็นเซอร์ ตรวจสอบช่วงเซ็นเซอร์ |
โมดูล Allen Bradley 1762-IF4 มักเป็นของปลอม ใช้การตรวจสอบเหล่านี้เพื่อตรวจสอบความถูกต้อง
หากโมดูลแสดงค่าที่ไม่ถูกต้องหรือไฟ LED ทำงานผิดปกติ ให้สงสัยว่าเป็นของปลอม ติดต่อ Feimu Technology พร้อมรูปถ่ายเพื่อตรวจสอบยืนยัน
โมดูลนี้เป็นชนิดไม่แยกส่วน ซึ่งมีต้นทุนต่ำกว่า และเหมาะสำหรับสภาพแวดล้อมการรบกวนขนาดใหญ่ที่ไม่มีแรงดันไฟฟ้าสูง แม้ว่า 1762-IF4I จะให้การแยกทางไฟฟ้าระหว่างช่องสัญญาณและระหว่างช่องสัญญาณกับกราวด์ลอจิก ซึ่งมีความสามารถในการป้องกันการรบกวนที่ดีกว่า แต่ก็เหมาะสำหรับสถานการณ์ที่มีการต่อกราวด์สัญญาณที่ซับซ้อนหรือแรงดันไฟฟ้าในโหมดร่วมสูง และมักจะมีราคาสูงกว่า
ยังคงเป็นการกำหนดค่ามาตรฐานและไม่มีสิ่งทดแทนที่ถูกยกเลิกโดยตรง คุณสามารถซื้อชิ้นส่วนดั้งเดิมหรือชิ้นส่วนที่แยกชิ้นส่วนได้เท่านั้น
โดยทั่วไปบรรจุภัณฑ์จะไม่รวมสายต่อสำหรับเชื่อมต่อกับ PLC คุณต้องซื้อสายเคเบิลแยกต่างหากตามจำนวนช่องต่อขยาย
โดยปกติจะเป็นไปตามมาตรฐาน เช่น cULus (การรับรองในอเมริกาเหนือ), CE (การปฏิบัติตามข้อกำหนดของยุโรป)
